Générateurs de vide et centrales de vide pneumatiques

Quantités d’air aspiré par les générateurs aux différents niveaux de vide

Quantités d’air aspiré par les générateurs aux différents niveaux de vide

Tableau correspondant à la quantité d’air aspirée par les générateurs, aux différents niveaux de vide

8.01
Temps d’évacuation des générateurs aux différents niveaux de vide

Temps d’évacuation des générateurs aux différents niveaux de vide

Tableau correspondant aux temps d’évacuation des générateurs, aux différents niveaux de vide

8.02
Diamètre interne minimum des tuyaux, recommandés pour les générateurs

Diamètre interne minimum des tuyaux, recommandés pour les générateurs

Un choix correct des raccords et des sections des tuyaux est fondamental pour le bon fonctionnement d’une installation de vide; pour obtenir des performances maxima des générateurs de vide, nous vous invitons à consulter le tableau ci-dessous et de vous en tenir aux données exposées.

8.03
Générateur de vide mono-étagé 15 01 10

Générateur de vide mono-étagé 15 01 10

Le fonctionnement du générateur de vide mono-étagé est basé sur le principe Venturi.

En alimentant le générateur avec de l’air comprimé en P, au niveau de la connexion U une dépression est produite et en R l’air d’alimentation est évacué avec celui qui est aspiré.
En interrompant l’alimentation de l’air en P, l’effet vide en U cesse.

Les générateurs de vide 15 01 10 et 15 03 10 sont généralement utilisés pour desservir les ventouses, pour la préhension et la manutention d’objets non poreux et d’appareils où la demande du débit est très limitée.

Ils sont entièrement réalisés en aluminium anodisé.
Code produit: 150110

8.04
Diagrammes correspondants aux générateurs de vide 15 01 10

Diagrammes correspondants aux générateurs de vide 15 01 10

150110

8.05

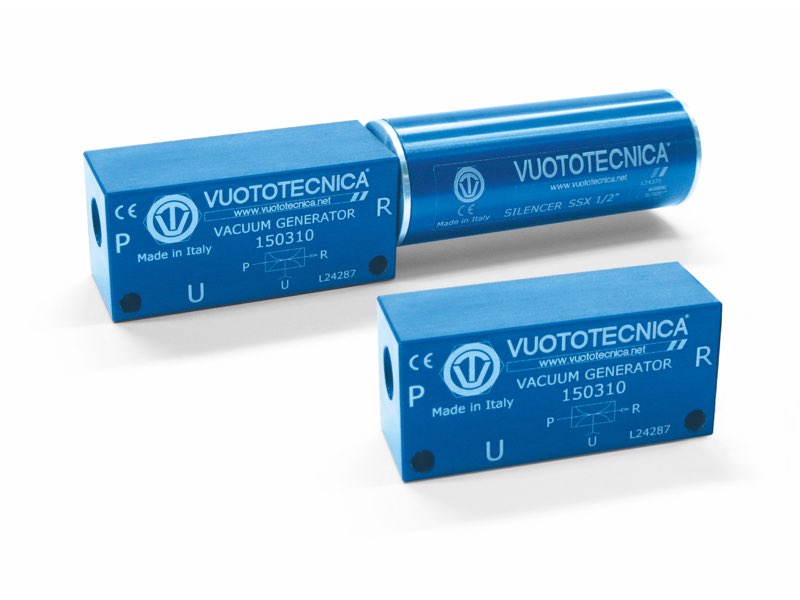

Générateur de vide mono-étagé 15 03 10

Générateur de vide mono-étagé 15 03 10

Le fonctionnement du générateur de vide mono-étagé est basé sur le principe Venturi.

En alimentant le générateur avec de l’air comprimé en P, au niveau de la connexion U une dépression est produite et en R l’air d’alimentation est évacué avec celui qui est aspiré.
En interrompant l’alimentation de l’air en P, l’effet vide en U cesse.

Les générateurs de vide 15 01 10 et 15 03 10 sont généralement utilisés pour desservir les ventouses, pour la préhension et la manutention d’objets non poreux et d’appareils où la demande du débit est très limitée.

Ils sont entièrement réalisés en aluminium anodisé.
Code produit: 150310

8.06
Diagrammes correspondants aux générateurs de vide 15 03 10

Diagrammes correspondants aux générateurs de vide 15 03 10

150310

8.07
Générateur de vide mono-étagé avec éjecteur 15 02 10

Générateur de vide mono-étagé avec éjecteur 15 02 10

Le fonctionnement de ces générateurs de vide est également basé sur le principe Venturi.
En alimentant le générateur avec de l’air comprimé en P, au niveau de la connexion U une dépression est produite et en R l’air d’alimentation est évacué avec celui qui est aspiré; en même temps, une chambre est alimentée et prévue dans le générateur qui, lorsque l’alimentation en P cesse, il charge l’air comprimé contenue à l’intérieur de celle-ci, à travers la connexion U, en restauration rapidement la pression atmosphérique sur l’utilisation.

Si à l’utilisation U, par exemple, est branchée une ventouse, avec ce système elle se détachera beaucoup plus rapidement par rapport aux générateurs de vide précédemment décrits.

Ils sont entièrement réalisés en aluminium anodisé.
Code produit: 150210

8.08
Diagrammes correspondants aux générateurs de vide 15 02 10

Diagrammes correspondants aux générateurs de vide 15 02 10

150210

8.09
Générateur de vide mono-étagé avec éjecteur 15 04 10

Générateur de vide mono-étagé avec éjecteur 15 04 10

Le fonctionnement de ces générateurs de vide est également basé sur le principe Venturi.
En alimentant le générateur avec de l’air comprimé en P, au niveau de la connexion U une dépression est produite et en R l’air d’alimentation est évacué avec celui qui est aspiré; en même temps, une chambre est alimentée et prévue dans le générateur qui, lorsque l’alimentation en P cesse, il charge l’air comprimé contenue à l’intérieur de celle-ci, à travers la connexion U, en restauration rapidement la pression atmosphérique sur l’utilisation.

Si à l’utilisation U, par exemple, est branchée une ventouse, avec ce système elle se détachera beaucoup plus rapidement par rapport aux générateurs de vide précédemment décrits.

Ils sont entièrement réalisés en aluminium anodisé.
Code produit: 150410

8.10
Diagrammes correspondants aux générateurs de vide 15 04 10

Diagrammes correspondants aux générateurs de vide 15 04 10

150410

8.11
Générateurs de vide mono-étagé 15 05 10 SX

Générateurs de vide mono-étagé 15 05 10 SX

Les générateurs de vide de cette nouvelle série fonctionnent aux aussi en exploitant le principe Venturi.

La caractéristique qui les distingue des générateurs de vide classiques, sont les deux connexions pour l’air d’alimentation et le vide, placées sur le même axe, tandis que la connexion de l’air aspiré avec celui qui est usé, est orthogonal par rapport à celles-ci et est située sur la circonférence du générateur.
Ces générateurs de vide sont facilement démontables,
ce qui permet l’accessibilité et la visibilité de tous les composants.
Les avantages dérivant de cette forme sont les encombrements mineurs, la simplicité de manutention et la facilité de montage sur les supports des ventouses ou sur les porte-ventouses.

De série, ils sont équipés d’un filtre d’aspiration en fil
d’acier inox pressé et d’un silencieux spécial en microfibres, enveloppé sur la connexion d’évacuation, qui les rend particulièrement silencieux.
Ce modèle est livré avec silencieux série SX.
Ils sont entièrement réalisés en aluminium anodisé.
Code produit: 150510SX

8.11.1
Diagrammes correspondants aux générateurs de vide 15 05 10 SX

Diagrammes correspondants aux générateurs de vide 15 05 10 SX

150510SX

8.11.2
Générateurs de vide mono-étagé avec éjecteur FVG 3-5

Générateurs de vide mono-étagé avec éjecteur FVG 3-5

Générateur de vide mono-étagé avec éjecteur conçu spécifiquement pour les applications de préhension/relâchement à très haute fréquence.
• Pression d'alimentation maximale: 4 bars
• Disponibles pour des débits de 3 ou 5 m3/h
• Niveau max. de vide: -85 KPa
• Éjecteur peut être exclu
• Entièrement réalisé en aluminium anodisé
• Rendement maximal même en cas de pressions d'alimentation basses
• Consommation énergétique faible
• Simplicité d'installation
• Poids réduit
Codes produit: FVG3 FVG5

8.11.3
Générateur de vide mono-étagé en ligne pvp 1

Générateur de vide mono-étagé en ligne pvp 1

Les générateurs de vide de cette nouvelle série fonctionnent aux aussi en exploitant le principe Venturi.

La caractéristique qui les distingue des générateurs de vide classiques, sont les deux connexions pour l’air d’alimentation et le vide, placées sur le même axe, tandis que la connexion de l’air aspiré avec celui qui est usé, est orthogonal par rapport à celles-ci et est située sur la circonférence du générateur.
Ces générateurs de vide sont facilement démontables,
ce qui permet l’accessibilité et la visibilité de tous les composants.
Les avantages dérivant de cette forme sont les encombrements mineurs, la simplicité de manutention et la facilité de montage sur les supports des ventouses ou sur les porte-ventouses.

De série, ils sont équipés d’un filtre d’aspiration en fil
d’acier inox pressé et d’un silencieux spécial en microfibres, enveloppé sur la connexion d’évacuation, qui les rend particulièrement silencieux.
Ils sont entièrement réalisés en aluminium anodisé.
Code produit: PVP1

8.12
Diagrammes correspondants aux générateurs de vide pvp 1

Diagrammes correspondants aux générateurs de vide pvp 1

PVP1

8.13
Générateurs de vide mono-étagés en ligne gv 1, gv 2 et gv 3

Générateurs de vide mono-étagés en ligne gv 1, gv 2 et gv 3

Le fonctionnement de ces générateurs de vide est lui aussi basé sur le principe Venturi.

La caractéristique qui les distingue des générateurs de vide classiques sont les deux connexions pour l’air d’alimentation et le vide, placées sur le même axe, tandis que la connexion correspondant à l’évacuation de l’air aspiré et celui qui est usé est placée de façon orthogonale par rapport à celles-ci.
Les avantages dérivant de cette forme sont les encombrements mineurs, la facilité de montage et la simplicité de manutention. Ces générateurs de vide peuvent être montés directement sur les supports des ventouses ou sur les porte- ventouses.
Ils sont entièrement réalisés en aluminium anodisé, sauf la buse d’évacuation qui est en laiton.
Codes produit: GV1 GV2 GV3

8.14
Diagrammes correspondant aux générateurs de vide gv 1, gv 2 et gv 3

Diagrammes correspondant aux générateurs de vide gv 1, gv 2 et gv 3

GV1 GV2 GV3

8.15
Générateurs de vide mono-étagé pvp05, pvp2 et pvp3

Générateurs de vide mono-étagé pvp05, pvp2 et pvp3

Avec des dimensions particulièrement réduites par rapport à leurs performances, ces générateurs de vide mono-étagé fonctionnent eux aussi en exploitant le principe Venturi.
En alimentant le générateur avec de l’air comprimé en P, au niveau de la connexion U une dépression est produite et en R l’air d’alimentation est évacué en même temps que celui aspiré.
En interrompant l’alimentation de l’air en P, l’effet vide en U cesse.
Les générateurs de vide illustrés et décrits sont généralement utilisés pour desservir les ventouses, pour la préhension et la manutention d’objets non poreux et d’appareils où la demande du débit est très limitée.
Ils sont réalisés en aluminium anodisé, avec les éjecteurs en aluminium (PVP05) ou en laiton (PVP2 - PVP3).
Codes produit: PVP05 PVP2 PVP3

8.15.1
Générateur de vide mono-étagé pvp 2

Générateur de vide mono-étagé pvp 2

Avec des dimensions particulièrement réduites par rapport à leurs performances, ces générateurs de vide mono-étagé fonctionnent eux aussi en exploitant le principe Venturi. En alimentant le générateur avec de l’air comprimé en P, au niveau de la connexion U une dépression est produite et en R l’air d’alimentation est évacué en même temps que celui aspiré.
En interrompant l’alimentation de l’air en P, l’effet vide en U cesse.
Les générateurs de vide illustrés et décrits sont généralement utilisés pour desservir les ventouses, pour la préhension et la manutention d’objets non poreux et d’appareils où la demande du débit est très limitée.
Ils sont réalisés en aluminium anodisé avec les éjecteurs en laiton.
Code produit: PVP2

8.16
Diagrammes correspondants aux générateurs de vide pvp 2

Diagrammes correspondants aux générateurs de vide pvp 2

PVP2 001574

8.17
Générateur de vide mono-étagé pvp 3

Générateur de vide mono-étagé pvp 3

Avec des dimensions particulièrement réduites par rapport à leurs performances, ces générateurs de vide mono-étagé fonctionnent eux aussi en exploitant le principe Venturi. En alimentant le générateur avec de l’air comprimé en P, au niveau de la connexion U une dépression est produite et en R l’air d’alimentation est évacué en même temps que celui aspiré.
En interrompant l’alimentation de l’air en P, l’effet vide en U cesse.
Les générateurs de vide illustrés et décrits sont généralement utilisés pour desservir les ventouses, pour la préhension et la manutention d’objets non poreux et d’appareils où la demande du débit est très limitée.
Ils sont réalisés en aluminium anodisé avec les éjecteurs en laiton.
Code produit: PVP3

8.18
Diagrammes correspondants aux générateurs de vide pvp 3

Diagrammes correspondants aux générateurs de vide pvp 3

PVP3 001574

8.19
Générateur de vide mono-étagé pvp 2 m

Générateur de vide mono-étagé pvp 2 m

Les générateurs de vide de cette page sont basés sur le même principe Venturi que ceux précédemment décrits et fournissent les mêmes performances techniques; ils se distinguent par leur forme qui est différente.

La connexion de vide U, en effet, est filetée pour permettre le montage d’une ventouse avec support male de 3/8” gaz, tandis que sur le même axe, mais de la partie opposée, un trou fileté M 10, permet d’installer le générateur directement sur l’automatisme ou sur les porte-ventouses équipés de ressorts.
Ils sont entièrement réalisés en aluminium anodisé, avec les éjecteurs en laiton.
Equipés d’une ventouse, ce sont de vraies unités de préhension autonomes.

Ces générateurs de vide sont adaptés pour des chargeurs ou des appareils de manutention à ventouses, pour la préhension de tôles, plaques en verre, panneaux en plastique ou des produits similaires.
Code produit: PVP2M

8.20
Diagrammes correspondants aux générateurs de vide pvp 2 m

Diagrammes correspondants aux générateurs de vide pvp 2 m

PVP2M 001574

8.21
Générateur de vide mono-étagé pvp 7 x

Générateur de vide mono-étagé pvp 7 x

Les générateurs de vide PVP 7 X fonctionnent en utilisant le même principe Venturi précédemment décrits pour les générateurs PVP 2 et PVP 3; ils se distinguent de ces derniers par leur plus grande capacité d’aspiration, rendue possible par l’association, en parallèle, des deux éjecteurs.
Un silencieux spécial, réalisé en céramique frittée, installé sur leur évacuation, les rend particulièrement silencieux.

De série, ils sont équipés d’un vacuomètre pour lire directement le niveau de vide. Une connexion supplémentaire, située sur le corps du générateur, permet d’installer un mini vacuostat pour le signalement du vide, ou bien, une électrovanne pneumatique, pour reprise plus rapide de la pression atmosphérique au niveau de l’utilisation.
Ils sont entièrement réalisés en aluminium anodisé, avec les éjecteurs en acier inox. Ces générateurs peuvent être utilisés pour desservir une ou plusieurs ventouses ou des appareils où la demande du débit est comprise entre les valeurs exposées.
Code produit: PVP7X

8.22
Diagrammes correspondants aux générateurs de vide pvp 7 x

Diagrammes correspondants aux générateurs de vide pvp 7 x

PVP7X

8.23
Générateur de vide mono-étagé pvp 7 - 14 - 18 sx

Générateur de vide mono-étagé pvp 7 - 14 - 18 sx

Ce sont les mêmes générateurs de vide PVP 7X décrits précédemment, avec les mêmes caractéristiques techniques
et mécaniques; Ils se distinguent par un silencieux de nouvelle génération, installé sur ceux-ci, réalisé en utilisant un matériau absorbant en fibres naturelles, contenu dans une enveloppe cylindrique en aluminium anodisé prévue à cet effet, avec ouverture sur l’évacuation.

Cette forme évite toute obstruction du silencieux, tout en permettant au générateur de vide d’aspirer les fluides saturés des condensations d’eau ou d’huiles, mélangés en poudres fines ou impalpables.

Leur utilisation est la même que celle des PVP 7X, avec en plus la possibilité de travailler dans des environnements humides ou poussiérieux.
Codes produit: PVP7SX PVP14SX PVP18SX

8.24
Diagrammes correspondant aux générateurs de vide pvp 7 sx

Diagrammes correspondant aux générateurs de vide pvp 7 sx

PVP7SX

8.25
Supports de fixation pour générateurs de vide mono-étagés

Supports de fixation pour générateurs de vide mono-étagés

Les supports illustrés et décrits sur cette page sont réalisés, de série, en aluminium anodisé mais, sur demande, ils peuvent également être fournis en acier inox.
Les supports servent à fixer les générateurs de vide mono-étagé sur l’automatisme à l’aide d’une goupille cylindrique cannelée ou d’une goupille sphérique, dont le logement devra être prévu sur l’automatisme même.
Il sont adaptés aux systèmes de préhension robotisés et permettent d’installer rapidement les générateurs de vide sur les profils prévus employés dans le secteur automobile.
Codes produit: FCH01 FCH01INOX FCH02 FCH02INOX FCH03 FCH03INOX FCH04 FCH04INOX

Générateurs de vide multi-étagés - généralités

Générateurs de vide multi-étagés - généralités

Les générateurs de vide multi-étagés que nous produisons sont des appareils conçus pour produire une dépression maximum de 90%, équivalant à un niveau de vide final de 100 mbar absolus, avec des capacités d’aspiration différentes.

Principe de travail
Chaque éjecteur est basé sur le principe Venturi: le fluide d’alimentation (air comprimé) afflue à une vitesse élevée depuis un tuyau convergent dans le fluide qui doit être extrait (volume d’air à aspirer); le mélange ainsi formé est envoyé dans deux ou trois tuyaux divergents, où son énergie cinétique se transforme en énergie de pression qui le fait pénétrer dans l’environnement à une pression plus élevée (pression atmosphérique sur l’évacuation).
Caractéristiques techniques

L’avantage des générateurs de vide multi-étagés est qu’ils utilisent l’énergie cinétique
de l’air comprimé d’alimentation, à l’aide de plusieurs éjecteurs en ligne dimensionnés
de façon adaptée avant de l’évacuer dans l’atmosphère. Ce système permet, avec des débits équivalents, d’obtenir une consommation d’air comprimé mineure par rapport aux générateurs de vide mono-étagé.

La capacité d’aspiration ou du débit est indirectement proportionnelle au différentiel
de pression existant entre la pression du fluide à aspirer et celui externe (pression atmosphérique).

Grâce à leurs dimensions réduites et leur légèreté, les générateurs de vide multi-étagés sont compacts et peu encombrants par rapport à leur grande capacité d’aspiration. L’absence de parties en mouvement les rend particulièrement silencieux et permet leur utilisation continue, sans développement de chaleur.

Étant alimentés uniquement par air comprimé, ils sont antidéflagrants et peuvent être employés dans des environnements de travail avec des températures variables allant de -20 à +80 °C.

Ils sont entièrement réalisés avec des matériaux inoxydables.

Grâce à leurs caractéristiques, il suffit une bonne filtration de l’air comprimé d’alimentation et de l’air aspiré, pour éliminer toute forme de manutention.

8.28
Générateurs de vide multi-étagés série m

Générateurs de vide multi-étagés série m

Caractérisés par des éjecteurs multiples de nouvelle conception, montés sur des petits modules, ces générateurs multi-étagés se distinguent par leur grande capacité d’aspiration, rapportée à leurs dimensions d’encombrement réduites.
Alimenté par air comprimé à une pression optimale de 4 ÷ 5 bar, ils sont capables de produire une dépression équivalant à 85% et une capacité d’aspiration de 3,6 ÷ 18 m3/h, selon le nombre de modules dont ils sont constitués.
Le filtre silencieux est intégré à l’intérieur.
Ils sont entièrement réalisés en alliage léger anodisé et peuvent être installés dans n’importe quelle position.
Les générateurs de vide multi-étagés de cette série sont adaptés pour desservir les systèmes de préhension à ventouses et, en particulier, pour le secteur de la robotique industrielle où sont requis des appareils ayant d’excellentes performances d’exercice mais avec des dimensions et des poids très réduits.
Codes produit: M3 M7

8.29
Diagrammes correspondant aux générateurs de vide m 3 et m 7

Diagrammes correspondant aux générateurs de vide m 3 et m 7

M3 M7

8.30
Générateurs de vide multi-étagés m 10, m 14 et m 18

Générateurs de vide multi-étagés m 10, m 14 et m 18

Caractérisés par des éjecteurs multiples de nouvelle conception, montés sur des petits modules, ces générateurs multi-étagés se distinguent par leur grande capacité d’aspiration, rapportée à leurs dimensions d’encombrement réduites.
Alimenté par air comprimé à une pression optimale de 4 ÷ 5 bar, ils sont capables de produire une dépression équivalant à 85% et une capacité d’aspiration de 3,6 ÷ 18 m3/h, selon le nombre de modules dont ils sont constitués.
Le filtre silencieux est intégré à l’intérieur.
Ils sont entièrement réalisés en alliage léger anodisé et peuvent être installés dans n’importe quelle position.
Les générateurs de vide multi-étagés de cette série sont adaptés pour desservir les systèmes de préhension à ventouses et, en particulier, pour le secteur de la robotique industrielle où sont requis des appareils ayant d’excellentes performances d’exercice mais avec des dimensions et des poids très réduits.
Codes produit: M10 M14 M18

8.31
Diagrammes correspondant aux générateurs de vide m 10, m 14 et m 18

Diagrammes correspondant aux générateurs de vide m 10, m 14 et m 18

M10 M14 M18

8.32
Générateurs de vide multi-étagés m 3 ssx et m 7 ssx

Générateurs de vide multi-étagés m 3 ssx et m 7 ssx

Ce sont les mêmes générateurs de vide de la série M décrits précédemment, avec les mêmes caractéristiques; Ce qui les différencie des autres est le fait qu’ils sont très silencieux. Sur ceux-ci, en effet, en plus du silencieux intégré à l’intérieur, un SSX est installé à l’extérieur, capable de réduire encore plus le bruit.
L’utilisation est la même que pour la série M, mais ces générateurs sont conseillés dans l’environnement de travail le niveau de bruyance doit être maintenu à des valeurs très basses.
Codes produit: M3SSX M7SSX

8.33
Diagrammes correspondant aux générateurs de vide m 3 ssx et m 7 ssx

Diagrammes correspondant aux générateurs de vide m 3 ssx et m 7 ssx

M3SSX M7SSX

8.34
Générateurs de vide multi-étagés m 10 ssx, m 14 ssx et m 18 ssx

Générateurs de vide multi-étagés m 10 ssx, m 14 ssx et m 18 ssx

Ce sont les mêmes générateurs de vide de la série M décrits précédemment, avec les mêmes caractéristiques; Ce qui les différencie des autres est le fait qu’ils sont très silencieux. Sur ceux-ci, en effet, en plus du silencieux intégré à l’intérieur, un SSX est installé à l’extérieur, capable de réduire encore plus le bruit.
L’utilisation est la même que pour la série M, mais ces générateurs sont conseillés dans l’environnement de travail le niveau de bruyance doit être maintenu à des valeurs très basses.
Codes produit: M10SSX M14SSX M18SSX

8.35
Diagrammes correspondant aux générateurs de vide m 10 ssx, m 14 ssx et m 18 ssx

Diagrammes correspondant aux générateurs de vide m 10 ssx, m 14 ssx et m 18 ssx

M10SSX M14SSX M18SSX

8.36
Supports de fixation pour générateurs de vide multi-étagés série m

Supports de fixation pour générateurs de vide multi-étagés série m

Les supports illustrés et décrits sur cette page sont réalisés, de série, en aluminium anodisé mais, sur demande, ils peuvent également être fournis en acier inox.
Les supports servent à fixer les générateurs de vide multi-étagés de la série M sur l’automatisme, à l’aide d’une goupille cylindrique cannelée ou d’une goupille sphérique, dont le logement devra être prévu sur l’automatisme.
Il sont adaptés aux systèmes de préhension robotisés et permettent d’installer rapidement les générateurs de vide sur les profils prévus employés dans le secteur automobile.
Codes produit: 00FCH23 00FCH22 00FCH13 00FCH12

8.37

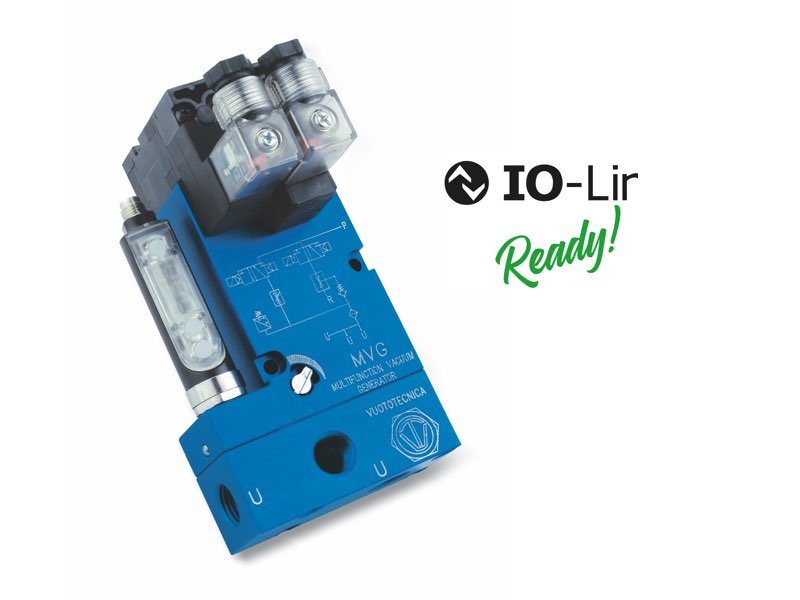

Générateurs de vide multi-étagés et multifonction série mvg – généralités

Générateurs de vide multi-étagés et multifonction série mvg – généralités

Ces générateurs sont de vraies unités de vide autonomes, capables de desservir complètement un système de préhension par dépression. Ils sont compacts et ont une grande capacité d’aspiration par dépression, rapportée à leurs dimensions d’encombrement réduites.
Ils sont constitués d’un système monobloc en aluminium anodisé, sur lequel sont montés:
- Un générateur de vide multi-étagé, modulaire et avec silencieux.

- Une microélectrovanne pour alimenter le générateur en air comprimé.

- Une microélectrovanne pour le soufflage de l’air comprimé d’expulsion.
- Un régulateur de flux à vis pour le dosage de l’air d’expulsion.

- Un clapet anti-retour unidirectionnel, placé sur l’aspiration, pour maintenir le vide sur l’utilisation en l’absence de courant électrique.
- Un vacuostat numérique avec display et led de signalement des commutations, adapté
pour gérer l’alimentation de l’air comprimé et pour fournir un signal pour le démarrage
du cycle en toute sécurité.
- Un distributeur en aluminium anodisé, avec les connexions pour le vide et un filtre faciles
d’accès en cas de contrôle.

En activant la microélectrovanne d’alimentation de l’air comprimé, le générateur crée le vide sur l’utilisation; lorsque la valeur maximum préétablie est atteinte, le vacuostat, en agissant sur la bobine électrique de la microélectrovanne, interrompt l’alimentation de l’air et la restaure lorsque la valeur de vide descend en dessous de la valeur minimum.

Cette modulation, outre à maintenir le niveau de vide dans la limite des valeurs de sécurité préétablies (hystérésis), permet d’économiser énormément l’air comprimé.

Un second signal du vacuostat, également réglable et indépendant par rapport au
premier, peut être utilisé pour permettre le démarrage du cycle lorsque le niveau de vide atteint est celui qui est adapté pour l’utilisation.
Un fois le cycle de travail terminé, la microélectrovanne servant à alimenter le générateur en air se désactive et, en même temps, la microélectrovanne d’expulsion servant à restaurer rapidement la pression atmosphérique sur l’utilisation s’active.

Les générateurs de vide multifonction MVG peuvent être installés dans n’importe quelle position et sont adaptés pour desservir les systèmes de préhension à ventouses, pour déplacer les tôles, les verres, les marbres, les céramiques, le plastique, les cartons, le bois, etc. et en particulier pour le secteur de la robotique industrielle, où sont requis des appareils ayant d’excellentes performances, mais ayant des dimensions et des poids très réduits.

8.38
Générateurs de vide multi-étagés et multifonction mvg 3 et mvg 7

Générateurs de vide multi-étagés et multifonction mvg 3 et mvg 7

Ces générateurs sont de vraies unités de vide autonomes, capables de desservir complètement un système de préhension par dépression. Ils sont compacts et ont une grande capacité d’aspiration par dépression, rapportée à leurs dimensions d’encombrement réduites.
Ils sont constitués d’un système monobloc en aluminium anodisé, sur lequel sont montés:
- Un générateur de vide multi-étagé, modulaire et avec silencieux.

- Une microélectrovanne pour alimenter le générateur en air comprimé.

- Une microélectrovanne pour le soufflage de l’air comprimé d’expulsion.
- Un régulateur de flux à vis pour le dosage de l’air d’expulsion.

- Un clapet anti-retour unidirectionnel, placé sur l’aspiration, pour maintenir le vide sur l’utilisation en l’absence de courant électrique.
- Un vacuostat numérique avec display et led de signalement des commutations, adapté
pour gérer l’alimentation de l’air comprimé et pour fournir un signal pour le démarrage
du cycle en toute sécurité.
- Un distributeur en aluminium anodisé, avec les connexions pour le vide et un filtre faciles
d’accès en cas de contrôle.

En activant la microélectrovanne d’alimentation de l’air comprimé, le générateur crée le vide sur l’utilisation; lorsque la valeur maximum préétablie est atteinte, le vacuostat, en agissant sur la bobine électrique de la microélectrovanne, interrompt l’alimentation de l’air et la restaure lorsque la valeur de vide descend en dessous de la valeur minimum.

Cette modulation, outre à maintenir le niveau de vide dans la limite des valeurs de sécurité préétablies (hystérésis), permet d’économiser énormément l’air comprimé.

Un second signal du vacuostat, également réglable et indépendant par rapport au
premier, peut être utilisé pour permettre le démarrage du cycle lorsque le niveau de vide atteint est celui qui est adapté pour l’utilisation.
Un fois le cycle de travail terminé, la microélectrovanne servant à alimenter le générateur en air se désactive et, en même temps, la microélectrovanne d’expulsion servant à restaurer rapidement la pression atmosphérique sur l’utilisation s’active.

Les générateurs de vide multifonction MVG peuvent être installés dans n’importe quelle position et sont adaptés pour desservir les systèmes de préhension à ventouses, pour déplacer les tôles, les verres, les marbres, les céramiques, le plastique, les cartons, le bois, etc. et en particulier pour le secteur de la robotique industrielle, où sont requis des appareils ayant d’excellentes performances, mais ayant des dimensions et des poids très réduits.
Codes produit: MVG3 MVG7

8.39
Diagrammes correspondant aux générateurs de vide mvg 3 et mvg 7

Diagrammes correspondant aux générateurs de vide mvg 3 et mvg 7

MVG3 MVG7

8.40
Générateurs de vide multi-étagés et multifonction mvg 10 et mvg 14

Générateurs de vide multi-étagés et multifonction mvg 10 et mvg 14

Ces générateurs sont de vraies unités de vide autonomes, capables de desservir complètement un système de préhension par dépression. Ils sont compacts et ont une grande capacité d’aspiration par dépression, rapportée à leurs dimensions d’encombrement réduites.
Ils sont constitués d’un système monobloc en aluminium anodisé, sur lequel sont montés:
- Un générateur de vide multi-étagé, modulaire et avec silencieux.

- Une microélectrovanne pour alimenter le générateur en air comprimé.

- Une microélectrovanne pour le soufflage de l’air comprimé d’expulsion.
- Un régulateur de flux à vis pour le dosage de l’air d’expulsion.

- Un clapet anti-retour unidirectionnel, placé sur l’aspiration, pour maintenir le vide sur l’utilisation en l’absence de courant électrique.
- Un vacuostat numérique avec display et led de signalement des commutations, adapté
pour gérer l’alimentation de l’air comprimé et pour fournir un signal pour le démarrage
du cycle en toute sécurité.
- Un distributeur en aluminium anodisé, avec les connexions pour le vide et un filtre faciles
d’accès en cas de contrôle.

En activant la microélectrovanne d’alimentation de l’air comprimé, le générateur crée le vide sur l’utilisation; lorsque la valeur maximum préétablie est atteinte, le vacuostat, en agissant sur la bobine électrique de la microélectrovanne, interrompt l’alimentation de l’air et la restaure lorsque la valeur de vide descend en dessous de la valeur minimum.

Cette modulation, outre à maintenir le niveau de vide dans la limite des valeurs de sécurité préétablies (hystérésis), permet d’économiser énormément l’air comprimé.

Un second signal du vacuostat, également réglable et indépendant par rapport au
premier, peut être utilisé pour permettre le démarrage du cycle lorsque le niveau de vide atteint est celui qui est adapté pour l’utilisation.
Un fois le cycle de travail terminé, la microélectrovanne servant à alimenter le générateur en air se désactive et, en même temps, la microélectrovanne d’expulsion servant à restaurer rapidement la pression atmosphérique sur l’utilisation s’active.

Les générateurs de vide multifonction MVG peuvent être installés dans n’importe quelle position et sont adaptés pour desservir les systèmes de préhension à ventouses, pour déplacer les tôles, les verres, les marbres, les céramiques, le plastique, les cartons, le bois, etc. et en particulier pour le secteur de la robotique industrielle, où sont requis des appareils ayant d’excellentes performances, mais ayant des dimensions et des poids très réduits.
Codes produit: MVG10 MVG14

8.41
Diagrammes correspondant aux générateurs de vide mvg 10 et mvg 14

Diagrammes correspondant aux générateurs de vide mvg 10 et mvg 14

MVG10 MVG14

8.42
Accessoires et pièces de rechange pour générateurs de vide série mvg

Accessoires et pièces de rechange pour générateurs de vide série mvg

Set de câbles avec energy saving intégré
Connecteur
Câble avec connecteur axial
Câble avec connecteur radial
Microélectrovanne d’alimentation NO
Microélectrovanne d’alimentation NC
Plaque de remplacement de l’électrovanne d’expulsion
Vacuostat numérique
Codes produit: 0015202 0015203 0015157 001220 001221 0015155 0015156 0015154 0015178 121010

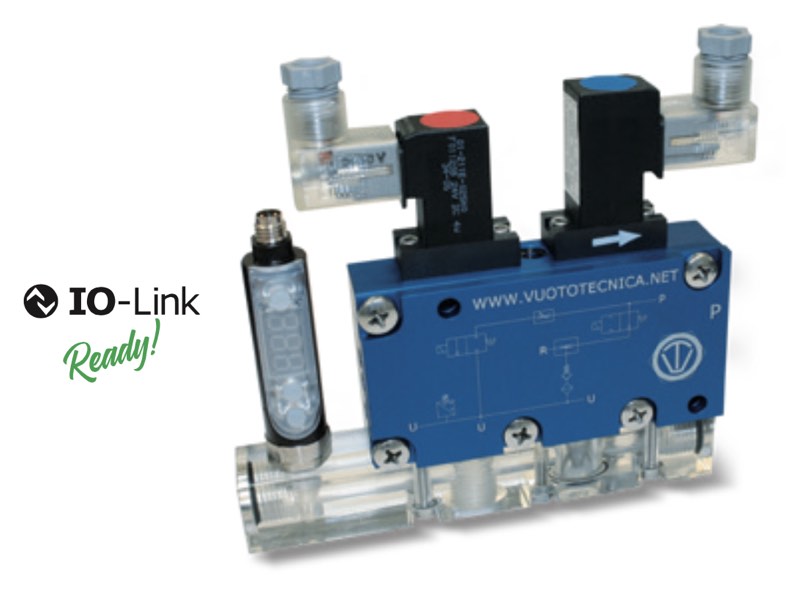

Générateurs de vide multi-étagés, multifonction et modulaires série gvmm – généralités

Générateurs de vide multi-étagés, multifonction et modulaires série gvmm – généralités

Les générateurs de vide multifonction modulaires sont de vraies unités de vide autonomes, capables de desservir complètement un système de préhension par dépression.

Dotés d’une épaisseur et d’un poids très réduits, par rapport à leur capacité d’aspiration, ils ont été conçus pour être montés sur un ou plusieurs modules intermédiaires MI, à l’aide de vis; Le système de connexions internes original pour l’alimentation de l’air comprimé leur permet de communiquer entre eux sans utiliser de connecteurs externes.
Le système conçu ainsi permet d’augmenter le nombre d’unités de vide autonomes, en fonction des besoins de chacun. Il est en effet possible de commander le générateur de vide multifonction et les modules intermédiaires selon le nombre et les débits souhaités, déjà montés ensemble, ou, de monter un ou plusieurs modules intermédiaires sur le générateur GVMM déjà installé sur l’automatisme, sans effectuer de modifications importantes. Les générateurs de vide GVMM sont constitués d’un monobloc en aluminium anodisé avec couvercle, à l’intérieur duquel sont montés les éjecteurs multiples avec silencieux et où sont prévues les chambres de vide et les connexions pour l’alimentation de l’air comprimé.
En revanche, à l’extérieur sont montés:

- Une microélectrovanne pour alimenter le générateur en air comprimé.

- Une microélectrovanne pour le soufflage de l’air comprimé d’expulsion.

- Un régulateur de flux à vis pour le dosage de l’air d’expulsion.

- Un vacuostat numérique avec display et led de signalement des commutations, adapté pour gérer l’alimentation de l’air comprimé et fournir un signal pour le démarrage du cycle en toute sécurité.

- Un distributeur en aluminium anodisé ou en plexiglas transparent, avec les connexions pour le vide, un filtre d’aspiration intégré facile d’accès en cas de contrôle et un clapet anti-retour pour maintenir le vide sur l’utilisation en l’absence de courant électrique ou d’air comprimé.
En activant la microélectrovanne d’alimentation de l’air comprimé, le générateur crée le vide sur l’utilisation; lorsque la valeur maximum préétablie est atteinte, le vacuostat, en agissant sur la bobine électrique de la microélectrovanne, interrompt l’alimentation de l’air et la restaure lorsque la valeur de vide descend en dessous de la valeur minimum.
Cette modulation, outre à maintenir le niveau de vide dans la limite des valeurs de sécurité préétablies (hystérésis), permet d’économiser énormément l’air comprimé.

Un second signal du vacuostat, également réglable et indépendant par rapport au
premier, peut être utilisé pour permettre le démarrage du cycle lorsque le niveau de vide atteint est celui qui est adapté pour l’utilisation. Un fois le cycle de travail terminé, a microélectrovanne servant à alimenter le générateur en air se désactive et, en même temps, la microélectrovanne d’expulsion servant à restaurer rapidement la pression atmosphérique sur l’utilisation s’active.
Les générateurs de vide multifonction modulaires GVMM, peuvent être installés dans n’importe quelle position et sont adaptés pour desservir les systèmes de préhension à ventouses, pour déplacer les tôles, les verres, les marbres, les céramiques, le plastique, les cartons, le bois, etc. et en particulier pour le secteur de la robotique industrielle, où sont toujours plus requis des appareils avec d’excellents performances et une préhension plus élevée de vide autonome pour desservir plus d’outils, mais avec des dimensions et des poids très réduits

8.46
Générateurs de vide multi-étagés, multifonction et modulaires gvmm 3 et gvmm 7

Générateurs de vide multi-étagés, multifonction et modulaires gvmm 3 et gvmm 7

Les générateurs de vide multifonction modulaires sont de vraies unités de vide autonomes, capables de desservir complètement un système de préhension par dépression.

Dotés d’une épaisseur et d’un poids très réduits, par rapport à leur capacité d’aspiration, ils ont été conçus pour être montés sur un ou plusieurs modules intermédiaires MI, à l’aide de vis; Le système de connexions internes original pour l’alimentation de l’air comprimé leur permet de communiquer entre eux sans utiliser de connecteurs externes.
Le système conçu ainsi permet d’augmenter le nombre d’unités de vide autonomes, en fonction des besoins de chacun. Il est en effet possible de commander le générateur de vide multifonction et les modules intermédiaires selon le nombre et les débits souhaités, déjà montés ensemble, ou, de monter un ou plusieurs modules intermédiaires sur le générateur GVMM déjà installé sur l’automatisme, sans effectuer de modifications importantes. Les générateurs de vide GVMM sont constitués d’un monobloc en aluminium anodisé avec couvercle, à l’intérieur duquel sont montés les éjecteurs multiples avec silencieux et où sont prévues les chambres de vide et les connexions pour l’alimentation de l’air comprimé.
En revanche, à l’extérieur sont montés:

- Une microélectrovanne pour alimenter le générateur en air comprimé.

- Une microélectrovanne pour le soufflage de l’air comprimé d’expulsion.

- Un régulateur de flux à vis pour le dosage de l’air d’expulsion.

- Un vacuostat numérique avec display et led de signalement des commutations, adapté pour gérer l’alimentation de l’air comprimé et fournir un signal pour le démarrage du cycle en toute sécurité.

- Un distributeur en aluminium anodisé ou en plexiglas transparent, avec les connexions pour le vide, un filtre d’aspiration intégré facile d’accès en cas de contrôle et un clapet anti-retour pour maintenir le vide sur l’utilisation en l’absence de courant électrique ou d’air comprimé.
En activant la microélectrovanne d’alimentation de l’air comprimé, le générateur crée le vide sur l’utilisation; lorsque la valeur maximum préétablie est atteinte, le vacuostat, en agissant sur la bobine électrique de la microélectrovanne, interrompt l’alimentation de l’air et la restaure lorsque la valeur de vide descend en dessous de la valeur minimum.
Cette modulation, outre à maintenir le niveau de vide dans la limite des valeurs de sécurité préétablies (hystérésis), permet d’économiser énormément l’air comprimé.

Un second signal du vacuostat, également réglable et indépendant par rapport au
premier, peut être utilisé pour permettre le démarrage du cycle lorsque le niveau de vide atteint est celui qui est adapté pour l’utilisation. Un fois le cycle de travail terminé, a microélectrovanne servant à alimenter le générateur en air se désactive et, en même temps, la microélectrovanne d’expulsion servant à restaurer rapidement la pression atmosphérique sur l’utilisation s’active.
Les générateurs de vide multifonction modulaires GVMM, peuvent être installés dans n’importe quelle position et sont adaptés pour desservir les systèmes de préhension à ventouses, pour déplacer les tôles, les verres, les marbres, les céramiques, le plastique, les cartons, le bois, etc. et en particulier pour le secteur de la robotique industrielle, où sont toujours plus requis des appareils avec d’excellents performances et une préhension plus élevée de vide autonome pour desservir plus d’outils, mais avec des dimensions et des poids très réduits.
Codes produit: GVMM3 GVMM7

8.47
Diagrammes correspondant aux générateurs de vide gvmm 3 et gvmm 7

Diagrammes correspondant aux générateurs de vide gvmm 3 et gvmm 7

GVMM3 GVMM7

8.48
Générateurs de vide mono-étagés, multifonction et modulaires gvmm 10 et gvmm 14

Générateurs de vide mono-étagés, multifonction et modulaires gvmm 10 et gvmm 14

Les générateurs de vide multifonction modulaires sont de vraies unités de vide autonomes, capables de desservir complètement un système de préhension par dépression.

Dotés d’une épaisseur et d’un poids très réduits, par rapport à leur capacité d’aspiration, ils ont été conçus pour être montés sur un ou plusieurs modules intermédiaires MI, à l’aide de vis; Le système de connexions internes original pour l’alimentation de l’air comprimé leur permet de communiquer entre eux sans utiliser de connecteurs externes.
Le système conçu ainsi permet d’augmenter le nombre d’unités de vide autonomes, en fonction des besoins de chacun. Il est en effet possible de commander le générateur de vide multifonction et les modules intermédiaires selon le nombre et les débits souhaités, déjà montés ensemble, ou, de monter un ou plusieurs modules intermédiaires sur le générateur GVMM déjà installé sur l’automatisme, sans effectuer de modifications importantes. Les générateurs de vide GVMM sont constitués d’un monobloc en aluminium anodisé avec couvercle, à l’intérieur duquel sont montés les éjecteurs multiples avec silencieux et où sont prévues les chambres de vide et les connexions pour l’alimentation de l’air comprimé.
En revanche, à l’extérieur sont montés:

- Une microélectrovanne pour alimenter le générateur en air comprimé.

- Une microélectrovanne pour le soufflage de l’air comprimé d’expulsion.

- Un régulateur de flux à vis pour le dosage de l’air d’expulsion.

- Un vacuostat numérique avec display et led de signalement des commutations, adapté pour gérer l’alimentation de l’air comprimé et fournir un signal pour le démarrage du cycle en toute sécurité.

- Un distributeur en aluminium anodisé ou en plexiglas transparent, avec les connexions pour le vide, un filtre d’aspiration intégré facile d’accès en cas de contrôle et un clapet anti-retour pour maintenir le vide sur l’utilisation en l’absence de courant électrique ou d’air comprimé.
En activant la microélectrovanne d’alimentation de l’air comprimé, le générateur crée le vide sur l’utilisation; lorsque la valeur maximum préétablie est atteinte, le vacuostat, en agissant sur la bobine électrique de la microélectrovanne, interrompt l’alimentation de l’air et la restaure lorsque la valeur de vide descend en dessous de la valeur minimum.
Cette modulation, outre à maintenir le niveau de vide dans la limite des valeurs de sécurité préétablies (hystérésis), permet d’économiser énormément l’air comprimé.

Un second signal du vacuostat, également réglable et indépendant par rapport au
premier, peut être utilisé pour permettre le démarrage du cycle lorsque le niveau de vide atteint est celui qui est adapté pour l’utilisation. Un fois le cycle de travail terminé, a microélectrovanne servant à alimenter le générateur en air se désactive et, en même temps, la microélectrovanne d’expulsion servant à restaurer rapidement la pression atmosphérique sur l’utilisation s’active.
Les générateurs de vide multifonction modulaires GVMM, peuvent être installés dans n’importe quelle position et sont adaptés pour desservir les systèmes de préhension à ventouses, pour déplacer les tôles, les verres, les marbres, les céramiques, le plastique, les cartons, le bois, etc. et en particulier pour le secteur de la robotique industrielle, où sont toujours plus requis des appareils avec d’excellents performances et une préhension plus élevée de vide autonome pour desservir plus d’outils, mais avec des dimensions et des poids très réduits.
Codes produit: GVMM10 GVMM14

8.49
Diagrammes correspondant aux générateurs de vide gvmm 10 et gvmm 14

Diagrammes correspondant aux générateurs de vide gvmm 10 et gvmm 14

GVMM10 GVMM14

8.50

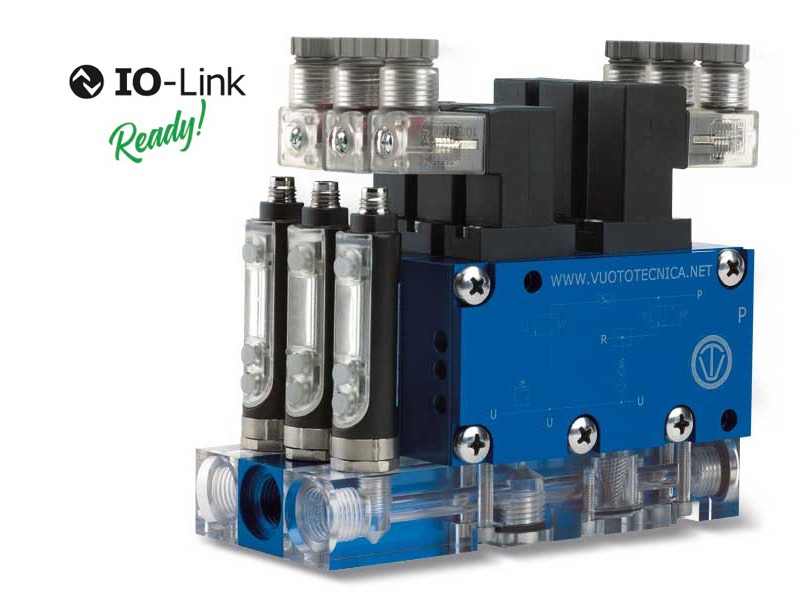

Modules de vide intermédiaires, multi-étagés, multifonction et modulaires série mi – généralités

Modules de vide intermédiaires, multi-étagés, multifonction et modulaires série mi – généralités

Les modules intermédiaires sont des générateurs de vide multi-étagés et multifonction non autonomes, à monter sur les générateurs de la série GVMM.
Grâce à leur épaisseur et leur poids très réduits par rapport à leur capacité d’aspiration, ils ont été conçus pour être enfermés entre le couvercle et la base du générateur de vide GVMM et fixés sur ce dernier à l’aide de vis; les connexions internes pour l’alimentation de l’air comprimé permettent de communiquer entre eux et avec le générateur de base, sans utiliser de connecteurs externes.
Montés de cette manière, chaque module devient une unité de vide autonome, capables de desservir complètement un système de préhension par dépression. Ils peuvent être commandés selon le nombre et les débits souhaités, déjà montés sur le générateur de vide multifonction GVMM, ou séparément à monter sur le générateur GVMM précédemment installé sur l’automatisme; dans ce cas il est préférable de demander le kit de vis adapté au nombre de modules à fixer ensemble.
Les modules de vide intermédiaires MI sont constitués des mêmes éléments dont sont composés les générateurs GVMM, sauf le couvercle de fermeture.
Leur fonctionnement et leur utilisation sont les mêmes que pour le générateur de vide multifonction GVMM, auquel ils sont montés.

8.51
Modules de vide intermédiaires mi 3 et mi 7

Modules de vide intermédiaires mi 3 et mi 7

Les modules intermédiaires sont des générateurs de vide multi-étagés et multifonction non autonomes, à monter sur les générateurs de la série GVMM.
Grâce à leur épaisseur et leur poids très réduits par rapport à leur capacité d’aspiration, ils ont été conçus pour être enfermés entre le couvercle et la base du générateur de vide GVMM et fixés sur ce dernier à l’aide de vis; les connexions internes pour l’alimentation de l’air comprimé permettent de communiquer entre eux et avec le générateur de base, sans utiliser de connecteurs externes.
Montés de cette manière, chaque module devient une unité de vide autonome, capables de desservir complètement un système de préhension par dépression. Ils peuvent être commandés selon le nombre et les débits souhaités, déjà montés sur le générateur de vide multifonction GVMM, ou séparément à monter sur le générateur GVMM précédemment installé sur l’automatisme; dans ce cas il est préférable de demander le kit de vis adapté au nombre de modules à fixer ensemble.
Les modules de vide intermédiaires MI sont constitués des mêmes éléments dont sont composés les générateurs GVMM, sauf le couvercle de fermeture.
Leur fonctionnement et leur utilisation sont les mêmes que pour le générateur de vide multifonction GVMM, auquel ils sont montés.
Codes produit: MI3 MI7

8.52
Diagrammes correspondant aux modules de vide intermédiaires mi 3 et mi 7

Diagrammes correspondant aux modules de vide intermédiaires mi 3 et mi 7

MI3 MI7

8.53
Modules de vide intermédiaires mi 10 et mi 14

Modules de vide intermédiaires mi 10 et mi 14

Les modules intermédiaires sont des générateurs de vide multi-étagés et multifonction non autonomes, à monter sur les générateurs de la série GVMM.
Grâce à leur épaisseur et leur poids très réduits par rapport à leur capacité d’aspiration, ils ont été conçus pour être enfermés entre le couvercle et la base du générateur de vide GVMM et fixés sur ce dernier à l’aide de vis; les connexions internes pour l’alimentation de l’air comprimé permettent de communiquer entre eux et avec le générateur de base, sans utiliser de connecteurs externes.
Montés de cette manière, chaque module devient une unité de vide autonome, capables de desservir complètement un système de préhension par dépression. Ils peuvent être commandés selon le nombre et les débits souhaités, déjà montés sur le générateur de vide multifonction GVMM, ou séparément à monter sur le générateur GVMM précédemment installé sur l’automatisme; dans ce cas il est préférable de demander le kit de vis adapté au nombre de modules à fixer ensemble.
Les modules de vide intermédiaires MI sont constitués des mêmes éléments dont sont composés les générateurs GVMM, sauf le couvercle de fermeture.
Leur fonctionnement et leur utilisation sont les mêmes que pour le générateur de vide multifonction GVMM, auquel ils sont montés.
Codes produit: MI10 MI14

8.54
Diagrammes correspondant aux modules de vide intermédiaires mi 10 et mi 14

Diagrammes correspondant aux modules de vide intermédiaires mi 10 et mi 14

MI10 MI14

8.55
Accessoires et pièces de rechange pour générateurs et modules de vide série gvmm et mi

Accessoires et pièces de rechange pour générateurs et modules de vide série gvmm et mi

Set de câbles avec energy saving intégré
Connecteur
Câble avec connecteur axial
Câble avec connecteur radial
Vacuostat numérique
Microélectrovanne NO
Microélectrovanne NC
Collecteurs en plexiglas
Collecteurs en aluminium
Support
Codes produit: 0015202 0015203 0015157 001220 001221 121010 0015176 0015175 0015171 0015188 0015174 0015187 0015306

Comèposition des systèmes de vide modulaires

Comèposition des systèmes de vide modulaires

Un générateur de vide multifonction GVMM associé à un ou plusieurs modules intermédiaires forme un système de vide modulaire, compact, léger et aux dimensions d’encombrement réduites.
Il est possible de monter de série jusqu’à 6 unités de vide, mais en utilisant des barres filetées au lieu des vis, il est possible d’en monter beaucoup plus ensemble.
Codes produit: 00KITGVMM01 00KITGVMM02 00KITGVMM03 00KITGVMM04 00KITGVMM05 00KITGVMM06 00KITGVMM07 00KITGVMM08 00KITGVMM09 00KITGVMM10 00KITGVMM11

8.59
Générateurs de vide mono-étagés et multifonction série avg – généralités

Générateurs de vide mono-étagés et multifonction série avg – généralités

Il s’agit d’unités de vide autonomes, capables de desservir complètement un système de préhension par dépression. Etudiés pour le secteur automobile, ils sont équipés d’éjecteurs simples qui permettent, avec un débit équivalent entre les générateurs et les éjecteurs multiples, d’obtenir une rapidité de préhension plus élevée et par conséquent une consommation plus importante d’air comprimé.
De série, ils sont dotés d’un dispositif pneumatique pour l’économie d’énergie.
Il sont constitués d’un monobloc en aluminium anodisé, à l’intérieur duquel sont installés les éjecteurs, la vanne à coulisse servo commandée pour l’alimentation de l’air comprimé et sont prévues les chambres de vide et les diverses connexions.

En revanche, à l’extérieur du monobloc sont montés:
- Une microélectrovanne à impulsions, bistable, pour commander la vanne d’alimentation à
coulisse.
- Une microélectrovanne pour le soufflage de l’air comprimé d’expulsion.
- Un régulateur de flux à vis pour le dosage de l’air comprimé d’expulsion.
- Deux silencieux pour éliminer le bruit de l’air expulsé.
- Un distributeur en aluminium avec les connexions du vide, avec:
° Un vacuostat pneumatique pour la gestion de l’air comprimé d’alimentation, en fonction du niveau de vide établi (économie d’énergie).
° Un clapet anti-retour pour le maintien du vide sur l’utilisation, en l’absence de courant électrique ou air comprimé.
° Un filtre d’aspiration, facile d’accès en cas de contrôle grâce à son couvercle en polycarbonate transparent.

En fournissant une impulsion électrique à la microélectrovanne à deux positions, on active la vanne d’alimentation de l’air comprimé à coulisse et l’on crée le vide sur l’utilisation; lorsque la valeur maximum préétablie est atteinte, le vacuostat pneumatique, en agissant sur la vanne à coulisse, interrompt l’alimentation de l’air comprimé et la restaure lorsque la valeur descend en dessous de la valeur minimum.

En plus de maintenir le niveau de vide dans la limite des valeurs de sécurité préétablies, cette modulation permet d’économiser remarquablement l’air comprimé et cela se produit également en l’absence de courant électrique.
Une fois le cycle de travail terminé, à l’aide d’une impulsion électrique la microélectrovanne d’alimentation se désactive et, en même temps, la microélectrovanne d’expulsion s’active pour restaurer rapidement la pression atmosphérique sur l’utilisation.
Les générateurs de vide AVG sont prévus pour l’installation d’un micro vacuostat numérique article 12 05 11 sur l’utilisation et, sur demande, ils peuvent être fournis avec des protections contre les chocs ou les chutes accidentelles.

Ces générateurs peuvent également être installés dans toutes les positions.

Les générateurs de vide AVG sont adaptés pour desservir les systèmes de préhension à ventouses, pour la manutention de tôles, de verres, de marbres, de plastique, de cartons, de bois, etc. et en particulier, pour le secteur automobile où sont de plus en plus requis les appareils avec d’excellentes performances mais avec des encombrements et des poids très réduits.

8.60
Générateurs de vide mono-étagés et multifonction avg 18 et avg 25

Générateurs de vide mono-étagés et multifonction avg 18 et avg 25

Il s’agit d’unités de vide autonomes, capables de desservir complètement un système de préhension par dépression. Etudiés pour le secteur automobile, ils sont équipés d’éjecteurs simples qui permettent, avec un débit équivalent entre les générateurs et les éjecteurs multiples, d’obtenir une rapidité de préhension plus élevée et par conséquent une consommation plus importante d’air comprimé.
De série, ils sont dotés d’un dispositif pneumatique pour l’économie d’énergie.
Il sont constitués d’un monobloc en aluminium anodisé, à l’intérieur duquel sont installés les éjecteurs, la vanne à coulisse servo commandée pour l’alimentation de l’air comprimé et sont prévues les chambres de vide et les diverses connexions.

En revanche, à l’extérieur du monobloc sont montés:
- Une microélectrovanne à impulsions, bistable, pour commander la vanne d’alimentation à
coulisse.
- Une microélectrovanne pour le soufflage de l’air comprimé d’expulsion.
- Un régulateur de flux à vis pour le dosage de l’air comprimé d’expulsion.
- Deux silencieux pour éliminer le bruit de l’air expulsé.
- Un distributeur en aluminium avec les connexions du vide, avec:
° Un vacuostat pneumatique pour la gestion de l’air comprimé d’alimentation, en fonction du niveau de vide établi (économie d’énergie).
° Un clapet anti-retour pour le maintien du vide sur l’utilisation, en l’absence de courant électrique ou air comprimé.
° Un filtre d’aspiration, facile d’accès en cas de contrôle grâce à son couvercle en polycarbonate transparent.

En fournissant une impulsion électrique à la microélectrovanne à deux positions, on active la vanne d’alimentation de l’air comprimé à coulisse et l’on crée le vide sur l’utilisation; lorsque la valeur maximum préétablie est atteinte, le vacuostat pneumatique, en agissant sur la vanne à coulisse, interrompt l’alimentation de l’air comprimé et la restaure lorsque la valeur descend en dessous de la valeur minimum.

En plus de maintenir le niveau de vide dans la limite des valeurs de sécurité préétablies, cette modulation permet d’économiser remarquablement l’air comprimé et cela se produit également en l’absence de courant électrique.
Une fois le cycle de travail terminé, à l’aide d’une impulsion électrique la microélectrovanne d’alimentation se désactive et, en même temps, la microélectrovanne d’expulsion s’active pour restaurer rapidement la pression atmosphérique sur l’utilisation.
Les générateurs de vide AVG sont prévus pour l’installation d’un micro vacuostat numérique article 12 05 11 sur l’utilisation et, sur demande, ils peuvent être fournis avec des protections contre les chocs ou les chutes accidentelles.

Ces générateurs peuvent également être installés dans toutes les positions.

Les générateurs de vide AVG sont adaptés pour desservir les systèmes de préhension à ventouses, pour la manutention de tôles, de verres, de marbres, de plastique, de cartons, de bois, etc. et en particulier, pour le secteur automobile où sont de plus en plus requis les appareils avec d’excellentes performances mais avec des encombrements et des poids très réduits.
Codes produit: AVG18 AVG25

8.61
Diagrammes correspondant aux générateurs de vide avg 18 et avg 25

Diagrammes correspondant aux générateurs de vide avg 18 et avg 25

AVG18 AVG25

8.62
Générateurs de vide mono-étagé et multifonction, avec protections anti-choc,  avg 18 p et avg 25 p

Générateurs de vide mono-étagé et multifonction, avec protections anti-choc, avg 18 p et avg 25 p

Il s’agit d’unités de vide autonomes, capables de desservir complètement un système de préhension par dépression. Etudiés pour le secteur automobile, ils sont équipés d’éjecteurs simples qui permettent, avec un débit équivalent entre les générateurs et les éjecteurs multiples, d’obtenir une rapidité de préhension plus élevée et par conséquent une consommation plus importante d’air comprimé.
De série, ils sont dotés d’un dispositif pneumatique pour l’économie d’énergie.
Il sont constitués d’un monobloc en aluminium anodisé, à l’intérieur duquel sont installés les éjecteurs, la vanne à coulisse servo commandée pour l’alimentation de l’air comprimé et sont prévues les chambres de vide et les diverses connexions.

En revanche, à l’extérieur du monobloc sont montés:
- Une microélectrovanne à impulsions, bistable, pour commander la vanne d’alimentation à
coulisse.
- Une microélectrovanne pour le soufflage de l’air comprimé d’expulsion.
- Un régulateur de flux à vis pour le dosage de l’air comprimé d’expulsion.
- Deux silencieux pour éliminer le bruit de l’air expulsé.
- Un distributeur en aluminium avec les connexions du vide, avec:
° Un vacuostat pneumatique pour la gestion de l’air comprimé d’alimentation, en fonction du niveau de vide établi (économie d’énergie).
° Un clapet anti-retour pour le maintien du vide sur l’utilisation, en l’absence de courant électrique ou air comprimé.
° Un filtre d’aspiration, facile d’accès en cas de contrôle grâce à son couvercle en polycarbonate transparent.

En fournissant une impulsion électrique à la microélectrovanne à deux positions, on active la vanne d’alimentation de l’air comprimé à coulisse et l’on crée le vide sur l’utilisation; lorsque la valeur maximum préétablie est atteinte, le vacuostat pneumatique, en agissant sur la vanne à coulisse, interrompt l’alimentation de l’air comprimé et la restaure lorsque la valeur descend en dessous de la valeur minimum.

En plus de maintenir le niveau de vide dans la limite des valeurs de sécurité préétablies, cette modulation permet d’économiser remarquablement l’air comprimé et cela se produit également en l’absence de courant électrique.
Une fois le cycle de travail terminé, à l’aide d’une impulsion électrique la microélectrovanne d’alimentation se désactive et, en même temps, la microélectrovanne d’expulsion s’active pour restaurer rapidement la pression atmosphérique sur l’utilisation.
Les générateurs de vide AVG sont prévus pour l’installation d’un micro vacuostat numérique article 12 05 11 sur l’utilisation et, sur demande, ils peuvent être fournis avec des protections contre les chocs ou les chutes accidentelles.

Ces générateurs peuvent également être installés dans toutes les positions.

Les générateurs de vide AVG sont adaptés pour desservir les systèmes de préhension à ventouses, pour la manutention de tôles, de verres, de marbres, de plastique, de cartons, de bois, etc. et en particulier, pour le secteur automobile où sont de plus en plus requis les appareils avec d’excellentes performances mais avec des encombrements et des poids très réduits.
Codes produit: 0015271 0015272

8.63
Accessoires et pièces de rechange pour générateurs de vide série avg

Accessoires et pièces de rechange pour générateurs de vide série avg

Câble avec électronique intégrée
Microvacuostat numérique
Connecteur
Microélectrovanne bistable
Microélectrovanne NC
Silencieux
Codes produit: 0015309 120511 0015157 0015297 0015175 SSX3/4”R

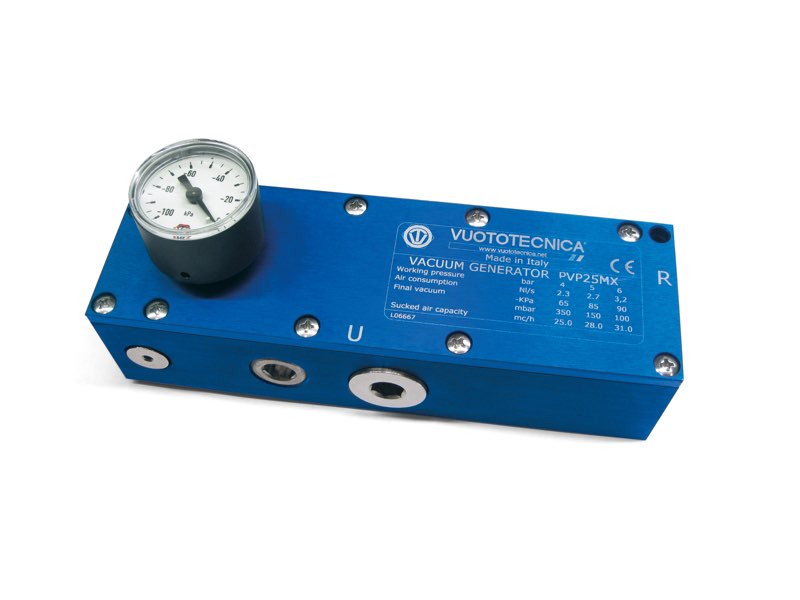

Générateurs de vide multi-étagés pvp 12 mx et pvp 25 mx

Générateurs de vide multi-étagés pvp 12 mx et pvp 25 mx

Cette nouvelle série de générateurs de vide à éjecteurs multiples est l’évolution naturelles des générateurs PVP 12M et 25M précédents: en effet, hormis les valeurs de consommation d’air et le niveau de vide final, la capacité d’aspiration maximum a augmenté respectivement de 15 à 21 m3/h et de 25 à 31 m3/h.
Le corps et le couvercle de fermeture sont réalisés en aluminium anodisé, tous les éjecteurs sont en acier inox, tout comme les vis de fixation.
Le joint d’étanchéité, de nouvelle conception, est en EDPM et n’entre jamais en contact avec le fluide aspiré; les vannes à lamelle, en revanche, sont réalisées en silicone de série, et en Viton, sur demande.
De plus, sur les appareils sont prévues deux nouvelles connexions pour le vide, en plus de celle existant déjà, et une autre pour le branchement à d’éventuels instruments de contrôle ou de mesure. Les appareils, de série, sont équipés d’un vacuomètre, d’un raccord rapide pour l’alimentation de l’air comprimé et de bouchons métalliques pour fermer les connexions non utilisées.
Les connexions d’évacuation de l’air aspiré sont filetées afin de permettre l’installation des nouveaux silencieux SSX, capables de réduire encore le bruit.
Ils sont tout à fait interchangeables avec les générateurs précédents.
Codes produit: PVP12MX PVP25MX

8.66
Diagrammes correspondant aux générateurs de vide pvp 12 mx et pvp 25 mx

Diagrammes correspondant aux générateurs de vide pvp 12 mx et pvp 25 mx

PVP12MX PVP25MX

8.67
Générateurs de vide multi-étagés pvp 40 m, pvp 70 m et pvp 100 m

Générateurs de vide multi-étagés pvp 40 m, pvp 70 m et pvp 100 m

Nés de l’exigence de montage sur les systèmes de préhension par dépression OCTOPUS, cette nouvelle série de générateurs de vide multi-étagés, capables d’aspirer selon les besoins réels, représente une vraie évolution par rapport aux pompes à vide à palettes rotatives traditionnelles. Caractérisés par les éjecteurs de nouvelle conception, ces générateurs ont un excellent rapport entre la qualité de l’air consommé et celui aspiré, ce qui est très avantageux pour les consommations de fonctionnement. Ils offrent la possibilité de régler le niveau de vide et le débit, en fonction de la pression de l’air d’alimentation.

En concevant ces générateurs de vide, une attention particulière a été accordée à la bruyance; en effet, n’ayant aucune partie en mouvement sujette à des vibrations, à l’usure et parfaitement insonorisées, leur fonctionnement s’avère particulièrement silencieux.

De plus, étant donné que leur fonctionnement est basé sur le principe Venturi, ils ne développent pas de chaleur.

L’utilisation d’alliages légers pour les réaliser a permis de contenir leur poids dans des limites très réduites.

Une bonne filtration de l’air comprimé d’alimentation et de l’air aspiré permet d’évacuer l’air sans vapeur d’huile, condensation d’eau ou impureté dans l’environnement de travail et de faire de la manutention un simple nettoyage périodique des filtres et rien d’autre.
Codes produit: PVP40M PVP70M PVP100M

8.68
Diagrammes correspondant aux générateurs de vide pvp 40 m, pvp 70 m et pvp 100 m

Diagrammes correspondant aux générateurs de vide pvp 40 m, pvp 70 m et pvp 100 m

PVP40M PVP70M PVP100M

8.69
Générateurs de vide multi-étagés pvp 140 m, pvp 170 m et pvp 200 m

Générateurs de vide multi-étagés pvp 140 m, pvp 170 m et pvp 200 m

Nés de l’exigence de montage sur les systèmes de préhension par dépression OCTOPUS, cette nouvelle série de générateurs de vide multi-étagés, capables d’aspirer selon les besoins réels, représente une vraie évolution par rapport aux pompes à vide à palettes rotatives traditionnelles. Caractérisés par les éjecteurs de nouvelle conception, ces générateurs ont un excellent rapport entre la qualité de l’air consommé et celui aspiré, ce qui est très avantageux pour les consommations de fonctionnement. Ils offrent la possibilité de régler le niveau de vide et le débit, en fonction de la pression de l’air d’alimentation.

En concevant ces générateurs de vide, une attention particulière a été accordée à la bruyance; en effet, n’ayant aucune partie en mouvement sujette à des vibrations, à l’usure et parfaitement insonorisées, leur fonctionnement s’avère particulièrement silencieux.

De plus, étant donné que leur fonctionnement est basé sur le principe Venturi, ils ne développent pas de chaleur.

L’utilisation d’alliages légers pour les réaliser a permis de contenir leur poids dans des limites très réduites.

Une bonne filtration de l’air comprimé d’alimentation et de l’air aspiré permet d’évacuer l’air sans vapeur d’huile, condensation d’eau ou impureté dans l’environnement de travail et de faire de la manutention un simple nettoyage périodique des filtres et rien d’autre.
Codes produit: PVP140M PVP170M PVP200M

8.70
Diagrammes correspondant aux générateurs de vide pvp 140 m, pvp 170 m et pvp 200 m

Diagrammes correspondant aux générateurs de vide pvp 140 m, pvp 170 m et pvp 200 m

PVP140M PVP170M PVP200M

8.71
Générateurs de vide multi-étagés pvp 250 m et pvp 300 m

Générateurs de vide multi-étagés pvp 250 m et pvp 300 m

Nés de l’exigence de montage sur les systèmes de préhension par dépression OCTOPUS, cette nouvelle série de générateurs de vide multi-étagés, capables d’aspirer selon les besoins réels, représente une vraie évolution par rapport aux pompes à vide à palettes rotatives traditionnelles. Caractérisés par les éjecteurs de nouvelle conception, ces générateurs ont un excellent rapport entre la qualité de l’air consommé et celui aspiré, ce qui est très avantageux pour les consommations de fonctionnement. Ils offrent la possibilité de régler le niveau de vide et le débit, en fonction de la pression de l’air d’alimentation.

En concevant ces générateurs de vide, une attention particulière a été accordée à la bruyance; en effet, n’ayant aucune partie en mouvement sujette à des vibrations, à l’usure et parfaitement insonorisées, leur fonctionnement s’avère particulièrement silencieux.

De plus, étant donné que leur fonctionnement est basé sur le principe Venturi, ils ne développent pas de chaleur.

L’utilisation d’alliages légers pour les réaliser a permis de contenir leur poids dans des limites très réduites.

Une bonne filtration de l’air comprimé d’alimentation et de l’air aspiré permet d’évacuer l’air sans vapeur d’huile, condensation d’eau ou impureté dans l’environnement de travail et de faire de la manutention un simple nettoyage périodique des filtres et rien d’autre.
Codes produit: PVP250M PVP300M

8.72
Diagrammes correspondant aux générateurs de vide pvp 250 m et pvp 300 m

Diagrammes correspondant aux générateurs de vide pvp 250 m et pvp 300 m

PVP250M PVP300M

8.73
Générateurs de vide multi-étagés pvp 25 mdx, pvp 35 mdx et pvp 50 mdx

Générateurs de vide multi-étagés pvp 25 mdx, pvp 35 mdx et pvp 50 mdx

La naturelle évolution des générateurs de vide à éjecteurs multiples PVP 25 ÷ 75 MD, a abouti à cette nouvelle série de générateurs aux performances vraiment exceptionnelles: en effet, hormis les valeurs de consommation d’air et le niveau de vide final, la capacité d’aspiration maximum a augmenté de 10 ÷ 12% par rapport à la précédente.
Le corps et le couvercle de fermeture sont réalisés en aluminium anodisé, tous les éjecteurs sont en acier inox, tout comme les vis de fixation.
Le joint d’étanchéité, de nouvelle conception, est en EDPM et n’entre jamais en contact avec le fluide aspiré; les vannes à lamelle, en revanche, sont réalisées en silicone de série et en Viton, sur demande.
De plus, sur commande, un logement pour l’installation d’un vacuostat pneumatique a été prévu sur les nouveaux appareils, qui, associé à une vanne à coulisse pneumatique et à un clapet anti-retour prévu à cet effet, permet de réaliser un dispositif pour l’économie d’énergie.
Le vacuomètre et le manomètre sont fournis sur tous les appareils de série, tout comme le silencieux placé sur l’évacuation de l’air aspiré et le raccord rapide pour l’alimentation de l’air comprimé.
Cette nouvelle série de générateurs de vide est parfaitement interchangeable avec la précédente.
Codes produit: PVP25MDX PVP35MDX PVP50MDX

8.74
Diagrammes correspondant aux générateurs de vide pvp 25 mdx, pvp 35 mdx et pvp 50mdx

Diagrammes correspondant aux générateurs de vide pvp 25 mdx, pvp 35 mdx et pvp 50mdx

PVP25MDX PVP35MDX PVP50MDX

8.75
Générateurs de vide multi-étagés pvp 60 mdx et pvp 75 mdx

Générateurs de vide multi-étagés pvp 60 mdx et pvp 75 mdx

La naturelle évolution des générateurs de vide à éjecteurs multiples PVP 25 ÷ 75 MD, a abouti à cette nouvelle série de générateurs aux performances vraiment exceptionnelles: en effet, hormis les valeurs de consommation d’air et le niveau de vide final, la capacité d’aspiration maximum a augmenté de 10 ÷ 12% par rapport à la précédente.
Le corps et le couvercle de fermeture sont réalisés en aluminium anodisé, tous les éjecteurs sont en acier inox, tout comme les vis de fixation.
Le joint d’étanchéité, de nouvelle conception, est en EDPM et n’entre jamais en contact avec le fluide aspiré; les vannes à lamelle, en revanche, sont réalisées en silicone de série et en Viton, sur demande.
De plus, sur commande, un logement pour l’installation d’un vacuostat pneumatique a été prévu sur les nouveaux appareils, qui, associé à une vanne à coulisse pneumatique et à un clapet anti-retour prévu à cet effet, permet de réaliser un dispositif pour l’économie d’énergie.
Le vacuomètre et le manomètre sont fournis sur tous les appareils de série, tout comme le silencieux placé sur l’évacuation de l’air aspiré et le raccord rapide pour l’alimentation de l’air comprimé.
Cette nouvelle série de générateurs de vide est parfaitement interchangeable avec la précédente.
Codes produit: PVP60MDX PVP75MDX

8.76
Diagrammes correspondant aux générateurs de vide pvp 60 mdx et pvp 75 mdx

Diagrammes correspondant aux générateurs de vide pvp 60 mdx et pvp 75 mdx

PVP60MDX PVP75MDX

8.77
Accessoires pour générateurs de vide pvp 25 ÷ 75 mdx

Accessoires pour générateurs de vide pvp 25 ÷ 75 mdx

Mini vacuostat pneumatique
Vanne d’alimentation à coulisse servo commandée
Clapet anti-retour à membrane
Kit de tuyaux flexibles avec raccords
Kit complet pour dispositif d’économie d’énergie es
Codes produit: 120230X 070170 070270 100420 100520 0015308 ES01 ES02

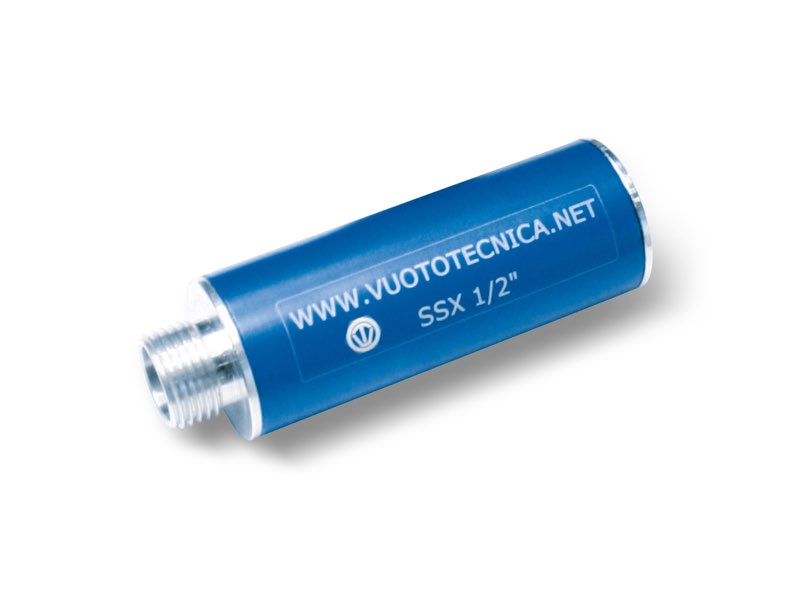

Silencieux

Silencieux

L’utilisation d’un matériel absorbant en fibres naturelles, contenu dans des enveloppes en aluminium anodisé, a permis de réaliser cette nouvelle gamme de silencieux, capables de réduire remarquablement le bruit de l’air lorsque les générateurs de vide se déchargent.

Il y a deux versions qui se distinguent par la longueur de ceux-ci: plus ils sont longs et plus ils réduisent le bruit.

Réduction du bruit: de -13 à -20 dB (A);

Température de travail: de -20 à +100 °C.
Codes produit: SSX1/4 SSX3/8 SSX1/2 SSX3/4R SSX3/4 SSX1 SSX11/2 SSX2 2SSX1/4 2SSX3/8 2SSX1/2 2SSX3/4 2SSX1

8.80
Générateurs de vide multi-étagés, modulaires, pvp 150 ÷ 600 md – généralités

Générateurs de vide multi-étagés, modulaires, pvp 150 ÷ 600 md – généralités

La forme particulière de ces générateurs de vide a permis d’obtenir de grandes capacités d’aspiration avec des dimensions d’encombrement très réduites.
Les éjecteurs employés ont les mêmes caractéristiques que ceux précédemment décrits, avec la seule différence qu’au lieu d’être fixés directement sur le corps du générateur, ils sont montés sur des châssis modulaires.
La superposition d’un ou plusieurs châssis détermine le débit des générateurs.
Alimentés à air comprimé filtré avec une pression optimale de 6 bar, ils sont capables de créer une dépression maximum de 90%, avec une capacité d’aspiration variant de 200 à 750 m3/h, mesurées à une pression atmosphérique de 1013 mbar.
Ils sont entièrement réalisés en aluminium anodisé, avec des clapets à disque et des joints en mélanges spéciaux.
Parfaitement insonorisés, leur fonctionnement s’avère extrêmement silencieux.

8.81
Générateurs de vide multi-étagés, modulaires, pvp 150 md et pvp 300 md

Générateurs de vide multi-étagés, modulaires, pvp 150 md et pvp 300 md

La forme particulière de ces générateurs de vide a permis d’obtenir de grandes capacités d’aspiration avec des dimensions d’encombrement très réduites.
Les éjecteurs employés ont les mêmes caractéristiques que ceux précédemment décrits, avec la seule différence qu’au lieu d’être fixés directement sur le corps du générateur, ils sont montés sur des châssis modulaires.
La superposition d’un ou plusieurs châssis détermine le débit des générateurs.
Alimentés à air comprimé filtré avec une pression optimale de 6 bar, ils sont capables de créer une dépression maximum de 90%, avec une capacité d’aspiration variant de 200 à 750 m3/h, mesurées à une pression atmosphérique de 1013 mbar.
Ils sont entièrement réalisés en aluminium anodisé, avec des clapets à disque et des joints en mélanges spéciaux.
Parfaitement insonorisés, leur fonctionnement s’avère extrêmement silencieux.
Codes produit: PVP150MD PVP300MD

8.82
Diagrammes correspondant aux générateurs de vide pvp 150 md et pvp 300 md

Diagrammes correspondant aux générateurs de vide pvp 150 md et pvp 300 md

PVP150MD PVP300MD

8.83
Générateurs de vide multi-étagés, modulaires, pvp 450 md et pvp 600 md

Générateurs de vide multi-étagés, modulaires, pvp 450 md et pvp 600 md

La forme particulière de ces générateurs de vide a permis d’obtenir de grandes capacités d’aspiration avec des dimensions d’encombrement très réduites.
Les éjecteurs employés ont les mêmes caractéristiques que ceux précédemment décrits, avec la seule différence qu’au lieu d’être fixés directement sur le corps du générateur, ils sont montés sur des châssis modulaires.
La superposition d’un ou plusieurs châssis détermine le débit des générateurs.
Alimentés à air comprimé filtré avec une pression optimale de 6 bar, ils sont capables de créer une dépression maximum de 90%, avec une capacité d’aspiration variant de 200 à 750 m3/h, mesurées à une pression atmosphérique de 1013 mbar.
Ils sont entièrement réalisés en aluminium anodisé, avec des clapets à disque et des joints en mélanges spéciaux.
Parfaitement insonorisés, leur fonctionnement s’avère extrêmement silencieux.
Codes produit: PVP450MD PVP600MD

8.84
Diagrammes correspondant aux générateurs de vide pvp 450 md et pvp 600 md

Diagrammes correspondant aux générateurs de vide pvp 450 md et pvp 600 md

PVP450MD PVP600MD

8.85
Générateurs de vide à cartouche PVR 1-4

Générateurs de vide à cartouche PVR 1-4

• Ils peuvent être intégrés directement sur les organes de préhension à ventouse des machines d'emballage
• Rendement maximal à basses pressions
d'utilisation (2 - 3 bars)
• Niveau max. de vide : -70 KPa
• Débits de 1 ou 4 m³/h
• Leur forme permet l'aspiration de poussières ou de petits résidus d'usinage, sans colmatage
Codes produit: PVR1 PVR4

8.85.1

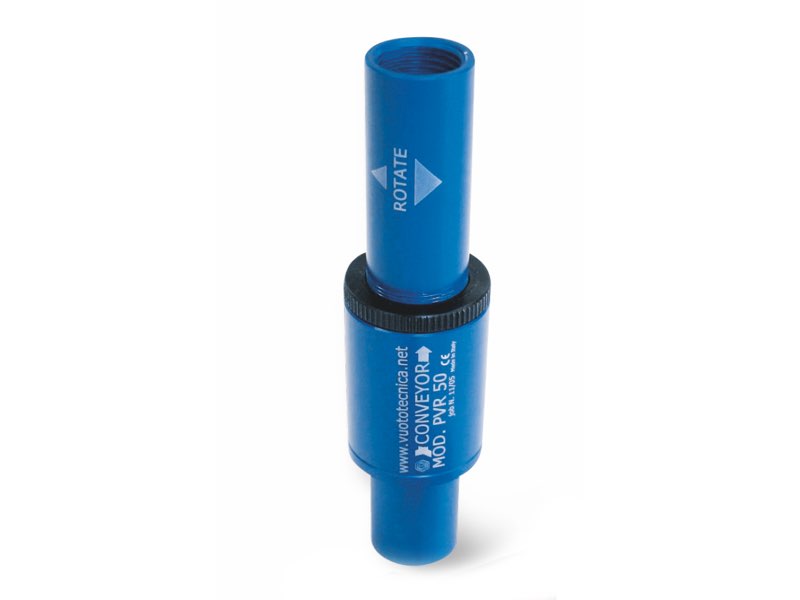

Générateurs de vide réglables conveyor pvr 25 et pvr 50

Générateurs de vide réglables conveyor pvr 25 et pvr 50

Principe de fonctionnement
Le fonctionnement de ces générateurs de vide est basé sur le principe Venturi.

A la différence de ceux précédemment décrits, l’éjecteur dont ils sont dotés, outre à avoir un diamètre de flux nettement supérieur, est également réglable.

Cette particularité permet de varier le débit et le niveau de vide de l’appareil, sans intervenir sur le niveau de pression de l’air d’alimentation.

Les consommations d’air sont également en fonction des performances effectives du générateur de vide.
Caractéristiques

La forme particulière des générateurs de vide réglables et leur principe de fonctionnement à flux rectiligne permettent l’aspiration et le transfert des produits de nature différente, sans interférence, comme les générateurs de flux, avec la seule différence par rapport à ces derniers, qu’ils permettent de dépasser les dénivellations nettement supérieurs.

Ils sont adaptés pour le transfert de poudres, de granulés, de sciures, de grains, de riblons métalliques, de produits alimentaires liquides ou secs, etc.; pour desservir les ventouses en présence de grandes quantités de poussière ou de liquide; ou, pour aspirer les fumées, les brouillards réfrigérants, les condensations d’eau ou d’huile, etc. L’absence de pièces en mouvement leur permet d’être utilisés en continu sans développer de chaleur.
Le niveau de bruyance, plutôt élevé dans ce genre d’appareils, peut être sensiblement réduit grâce à un silencieux adapté, vissé sur la connexion d’évacuation de l’air.
Ils n’ont pas besoin de courant électrique et, de ce fait, ils peuvent être également utilisés dans des environnements de travail avec danger d’incendie ou de déflagration.

Ils sont disponibles en aluminium anodisé et en acier inox.

Grâce à leurs caractéristiques, il suffit d’une bonne filtration de l’air comprimé d’alimentation pour éliminer toute maintenance.
Codes produit: PVR25 PVR50

8.86
Diagrammes correspondant aux générateurs de vide conveyor pvr 25 et pvr 50

Diagrammes correspondant aux générateurs de vide conveyor pvr 25 et pvr 50

PVR25 PVR50

8.87
Générateurs de vide réglables conveyor pvr 100 et pvr 200

Générateurs de vide réglables conveyor pvr 100 et pvr 200

Principe de fonctionnement
Le fonctionnement de ces générateurs de vide est basé sur le principe Venturi.

A la différence de ceux précédemment décrits, l’éjecteur dont ils sont dotés, outre à avoir un diamètre de flux nettement supérieur, est également réglable.

Cette particularité permet de varier le débit et le niveau de vide de l’appareil, sans intervenir sur le niveau de pression de l’air d’alimentation.

Les consommations d’air sont également en fonction des performances effectives du générateur de vide.
Caractéristiques

La forme particulière des générateurs de vide réglables et leur principe de fonctionnement à flux rectiligne permettent l’aspiration et le transfert des produits de nature différente, sans interférence, comme les générateurs de flux, avec la seule différence par rapport à ces derniers, qu’ils permettent de dépasser les dénivellations nettement supérieurs.

Ils sont adaptés pour le transfert de poudres, de granulés, de sciures, de grains, de riblons métalliques, de produits alimentaires liquides ou secs, etc.; pour desservir les ventouses en présence de grandes quantités de poussière ou de liquide; ou, pour aspirer les fumées, les brouillards réfrigérants, les condensations d’eau ou d’huile, etc. L’absence de pièces en mouvement leur permet d’être utilisés en continu sans développer de chaleur.
Le niveau de bruyance, plutôt élevé dans ce genre d’appareils, peut être sensiblement réduit grâce à un silencieux adapté, vissé sur la connexion d’évacuation de l’air.
Ils n’ont pas besoin de courant électrique et, de ce fait, ils peuvent être également utilisés dans des environnements de travail avec danger d’incendie ou de déflagration.

Ils sont disponibles en aluminium anodisé et en acier inox.

Grâce à leurs caractéristiques, il suffit d’une bonne filtration de l’air comprimé d’alimentation pour éliminer toute maintenance.
Codes produit: PVR100 PVR200

8.88
Diagrammes correspondant aux générateurs de vide conveyor pvr 100 et pvr 200

Diagrammes correspondant aux générateurs de vide conveyor pvr 100 et pvr 200

PVR100 PVR200

8.89

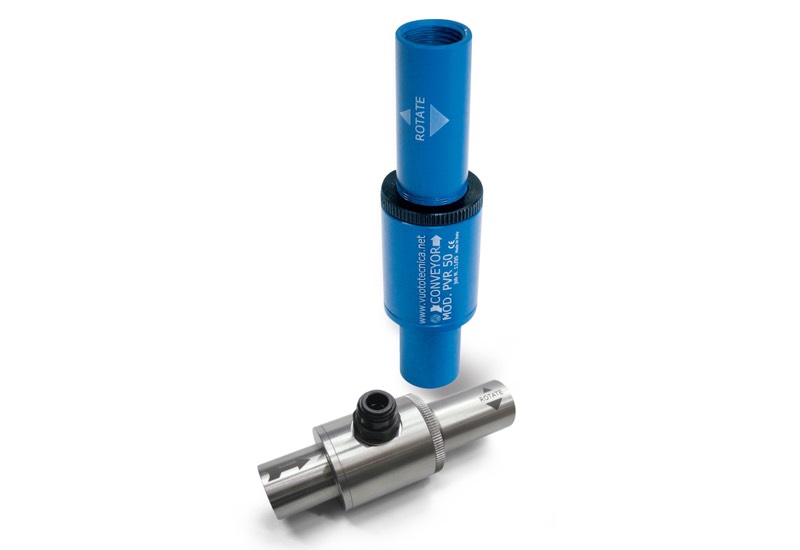

Accessoires pour générateurs de vide réglables conveyor

Accessoires pour générateurs de vide réglables conveyor

Le niveau de bruyance des générateurs de vide réglables Conveyor, plutôt élevé,
 peut être sensiblement réduit grâce à un silencieux adapté, vissé sur la connexion d’évacuation de l’air.
Sur demande spécifique, les silencieux de la série SSX, adaptés à tous les générateurs de vide Conveyor, peuvent être fournis.

Dans le tableau ci-dessous figurent les codes des silencieux correspondants aux différents générateurs de vide.
Codes produit: PVR25SSX PVR50SSX PVR100SSX PVR200SSX PVR252SSX PVR502SSX PVR1002SSX PVR2002SSX

8.90

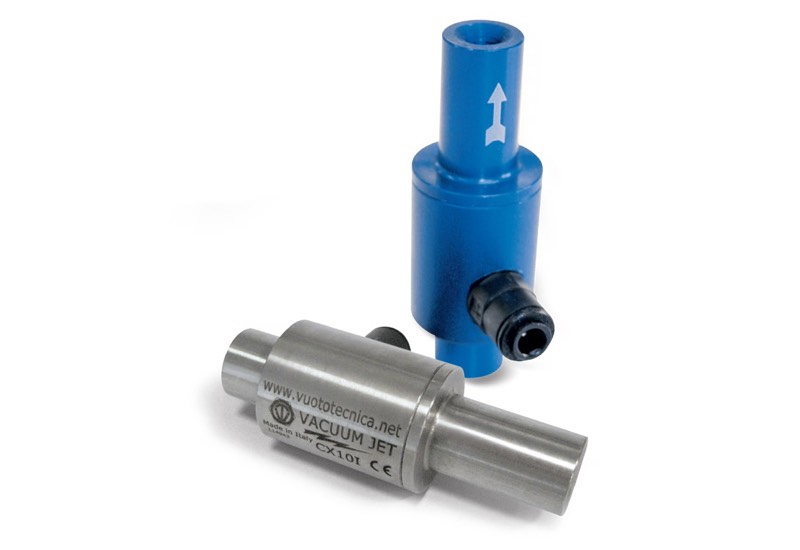

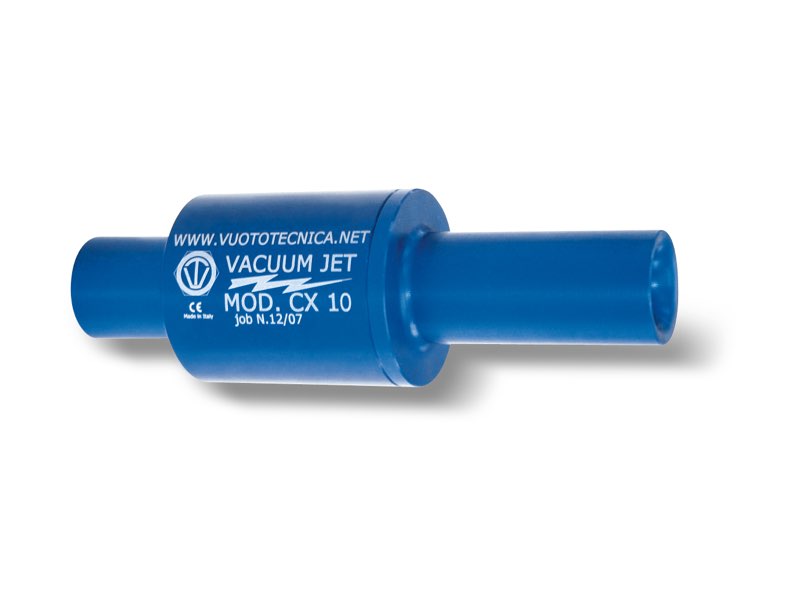

Générateurs de flux vacuum jet cx 7 et cx 10

Générateurs de flux vacuum jet cx 7 et cx 10

Principe de fonctionnement
L’air comprimé d’alimentation, insufflé dans une chambre annulaire concentrique à l’appareil, converge très rapidement vers le centre du tuyau principal, en formant un effet cyclonique.
Ce dernier a la propriété de créer une dépression à l’intérieur de l’appareil et de conduire un grand volume d’air vers sa sortie.
En changeant la pression de l’air d’alimentation, par conséquent, la dépression et la quantité d’air aspiré varieront également.
Caractéristiques
La forme particulière des générateurs de flux et leur principe de fonctionnement à flux rectiligne, permettent d’aspirer et de transférer les produits de différente nature sans interférence.
En effet, les Vacuum Jet sont adaptés pour transport de poudres, de granulés, de sciures, de grainailles, de riblons métalliques, de produits alimentaires liquides ou secs, etc.; ou, pour aspirer les fumées, les brouillards réfrigérants, les condensations d’eau ou d’huile, etc.
L’absence de pièces en mouvement leur permet d’être utilisés en continu, sans développer de chaleur.
Ils n’ont pas besoin de courant électrique, de ce fait, ils peuvent être employés dans des environnements de travail avec danger d’incendie ou de déflagration.
Ils sont disponibles en aluminium anodisé et en acier inox.
Grâce à leurs caractéristiques, il suffit d’une bonne filtration de l’air comprimé d’alimentation pour éliminer toute maintenance.
Codes produit: CX7 CX10

8.91
Diagrammes correspondant aux générateurs de flux cx 7 et cx 10

Diagrammes correspondant aux générateurs de flux cx 7 et cx 10

CX7 CX10

8.92
Générateurs de flux vacuum jet cx 13 et cx 19

Générateurs de flux vacuum jet cx 13 et cx 19

Principe de fonctionnement
L’air comprimé d’alimentation, insufflé dans une chambre annulaire concentrique à l’appareil, converge très rapidement vers le centre du tuyau principal, en formant un effet cyclonique.
Ce dernier a la propriété de créer une dépression à l’intérieur de l’appareil et de conduire un grand volume d’air vers sa sortie.
En changeant la pression de l’air d’alimentation, par conséquent, la dépression et la quantité d’air aspiré varieront également.
Caractéristiques
La forme particulière des générateurs de flux et leur principe de fonctionnement à flux rectiligne, permettent d’aspirer et de transférer les produits de différente nature sans interférence.
En effet, les Vacuum Jet sont adaptés pour transport de poudres, de granulés, de sciures, de grainailles, de riblons métalliques, de produits alimentaires liquides ou secs, etc.; ou, pour aspirer les fumées, les brouillards réfrigérants, les condensations d’eau ou d’huile, etc.
L’absence de pièces en mouvement leur permet d’être utilisés en continu, sans développer de chaleur.
Ils n’ont pas besoin de courant électrique, de ce fait, ils peuvent être employés dans des environnements de travail avec danger d’incendie ou de déflagration.
Ils sont disponibles en aluminium anodisé et en acier inox.
Grâce à leurs caractéristiques, il suffit d’une bonne filtration de l’air comprimé d’alimentation pour éliminer toute maintenance.
Codes produit: CX13 CX19

8.93
Diagrammes correspondant aux générateurs de flux cx 13 et cx 19

Diagrammes correspondant aux générateurs de flux cx 13 et cx 19

CX13 CX19

8.94
Générateurs de flux vacuum jet cx 25, cx 38 et cx 50

Générateurs de flux vacuum jet cx 25, cx 38 et cx 50

Principe de fonctionnement
L’air comprimé d’alimentation, insufflé dans une chambre annulaire concentrique à l’appareil, converge très rapidement vers le centre du tuyau principal, en formant un effet cyclonique.
Ce dernier a la propriété de créer une dépression à l’intérieur de l’appareil et de conduire un grand volume d’air vers sa sortie.
En changeant la pression de l’air d’alimentation, par conséquent, la dépression et la quantité d’air aspiré varieront également.
Caractéristiques
La forme particulière des générateurs de flux et leur principe de fonctionnement à flux rectiligne, permettent d’aspirer et de transférer les produits de différente nature sans interférence.
En effet, les Vacuum Jet sont adaptés pour transport de poudres, de granulés, de sciures, de grainailles, de riblons métalliques, de produits alimentaires liquides ou secs, etc.; ou, pour aspirer les fumées, les brouillards réfrigérants, les condensations d’eau ou d’huile, etc.
L’absence de pièces en mouvement leur permet d’être utilisés en continu, sans développer de chaleur.
Ils n’ont pas besoin de courant électrique, de ce fait, ils peuvent être employés dans des environnements de travail avec danger d’incendie ou de déflagration.
Ils sont disponibles en aluminium anodisé et en acier inox.
Grâce à leurs caractéristiques, il suffit d’une bonne filtration de l’air comprimé d’alimentation pour éliminer toute maintenance.
Codes produit: CX25 CX38 CX50

8.95
Diagrammes correspondant aux générateurs de flux cx 25, cx 38 et cx50

Diagrammes correspondant aux générateurs de flux cx 25, cx 38 et cx50

CX25 CX38 CX50

8.96
Générateurs de vide réglables PVR 25 MS

Générateurs de vide réglables PVR 25 MS

-

8.96.1
Mini centrales de vide pneumatiques dop 06 et dop 10

Mini centrales de vide pneumatiques dop 06 et dop 10

Les mini centrales de vide pneumatiques sont de petites unités autonomes pour la production de vide, alimentées exclusivement par air comprimé, caractérisées par ses dimensions réduites.
Elles sont constituées de:
- Un petit réservoir en tôle d’acier soudée.
- Un générateur de vide fonctionnant à air comprimé.
- Un vacuostat pneumatique pour régler le niveau de vide.
- Un vacuomètre pour lire directement le niveau de vide.
- Une vanne d’arrêt du vide manuelle.
- Un filtre d’aspiration avec cartouche en papier série FC.
- Un régulateur de pression avec filtre.
- Une vanne à actionnement pneumatique pour alimenter le générateur de vide.
- Une vanne à manchon pour arrêter l’air comprimé.
- Un robinet pour purger la condensation du réservoir.
Le maintien du niveau de vide dans le réservoir, préconfiguré avec le vacuostat, est entièrement automatique. Les mini centrales de vide pneumatiques sont adaptées pour équiper les petites unités de travail, fixes ou mobiles, qui ont besoin de vide, telles que:
- Chariots avec ventouses pour fixer et transporter les verres et les cristaux.
- Systèmes de fixation par dépression pour la manutention des skis, pour le forage, pour le fraisage au pantographe des marbres, pour le polissage des objets en étain, cuivre, ou argent, etc.
- Palans à ventouses pour le levage di téléviseurs et électroménagers en général, pour installer de verres dans les menuiseries, pour l’alimentation de tôles sur les presses, etc.
Les mini centrales de vide pneumatiques n’ont pas besoin de courant électrique, mais uniquement d’air comprimé à 4 ÷ 6 bar de pression; grâce à cette caractéristique, il est conseillé de les utiliser dans des environnements de travail avec danger d’incendie ou de déflagration.
Codes produit: DOP06PVP12MX DOP06PVP25MX DOP10PVP12MX DOP10PVP25MX

8.97
Mini centrales de vide pneumatiques dop 20

Mini centrales de vide pneumatiques dop 20

Cette mini centrale se différencie des précédentes, non seulement par le volume de son réservoir, que par le générateur de vide installé.

En effet, le générateur de vide de la série PVP... MDX ES est équipé d’un dispositif
 d’économie d’énergie qui permet de maintenir automatiquement le niveau de vide préconfiguré, à l’intérieur du réservoir.
Les autres accessoires installés, exception faite du vacuostat et de la vanne à actionnement pneumatique pour l’alimentation du générateur de vide, sont les mêmes que ceux installés sur les DOP 06 et DOP 10.
Leur utilisation est la même que celle des centrales de vide décrits précédemment.
Codes produit: DOP20PVP25MDX DOP20PVP35MDX

8.98
Centrales de vide pneumatiques dop 25

Centrales de vide pneumatiques dop 25

Les centrales de vide sont des unités autonomes pour la production de vide, alimentées exclusivement par air comprimé.
Elles sont constituées de:
- Un réservoir en tôle d’acier soudée.
- Un générateur de vide fonctionnant à air comprimé de la série PVP ... MDX ES, équipé d’un dispositif d’ économie d’énergie.
- Un vacuomètre pour lire directement le niveau de vide.
- Une vanne d’arrêt du vide manuelle.
- Un filtre d’aspiration avec cartouche en papier, série FC.
- Un régulateur de pression avec filtre.
- Une vanne à manchon pour arrêter l’air comprimé.
- Un robinet pour purger la condensation du réservoir.
Le maintien du niveau de vide dans le réservoir, préconfiguré avec le vacuostat intégré dans le générateur, est entièrement automatique.
Les centrales de vide pneumatiques sont principalement utilisées pour le déplacement de charges particulièrement lourdes ou de valeur, étant donné que même en l’absence d’alimentation soudaine, elles permettent aux ventouses de maintenir la préhension encore pendant un certain temps (variable en fonction de la capacité du réservoir).
Elles sont également conseillées pour connecter plusieurs machines utilisatrices afin de centraliser le vide.
Dans les deux cas, l’utilisation est particulièrement avantageuse du point de vue de l’économie d’énergie, puisque le générateur ne se met en marche que lorsque les machines utilisatrices demandent le vide.
Les centrales de vide pneumatiques n’ont pas besoin de courant électrique, mais uniquement d’air comprimé 4 ÷ 6 bar de pression; grâce à cette caractéristique, il est conseillée de les utiliser dans des environnements de travail avec danger d’incendie ou de déflagration.
Codes produit: DOP25PVP25MDX DOP25PVP35MDX

8.99
Centrales de vide pneumatiques dop 50

Centrales de vide pneumatiques dop 50

Les centrales de vide sont des unités autonomes pour la production de vide, alimentées exclusivement par air comprimé.
Elles sont constituées de:
- Un réservoir en tôle d’acier soudée.
- Un générateur de vide fonctionnant à air comprimé de la série PVP ... MDX ES, équipé d’un dispositif d’ économie d’énergie.
- Un vacuomètre pour lire directement le niveau de vide.
- Une vanne d’arrêt du vide manuelle.
- Un filtre d’aspiration avec cartouche en papier, série FC.
- Un régulateur de pression avec filtre.
- Une vanne à manchon pour arrêter l’air comprimé.
- Un robinet pour purger la condensation du réservoir.
Le maintien du niveau de vide dans le réservoir, préconfiguré avec le vacuostat intégré dans le générateur, est entièrement automatique.
Les centrales de vide pneumatiques sont principalement utilisées pour le déplacement de charges particulièrement lourdes ou de valeur, étant donné que même en l’absence d’alimentation soudaine, elles permettent aux ventouses de maintenir la préhension encore pendant un certain temps (variable en fonction de la capacité du réservoir).
Elles sont également conseillées pour connecter plusieurs machines utilisatrices afin de centraliser le vide.
Dans les deux cas, l’utilisation est particulièrement avantageuse du point de vue de l’économie d’énergie, puisque le générateur ne se met en marche que lorsque les machines utilisatrices demandent le vide.
Les centrales de vide pneumatiques n’ont pas besoin de courant électrique, mais uniquement d’air comprimé 4 ÷ 6 bar de pression; grâce à cette caractéristique, il est conseillée de les utiliser dans des environnements de travail avec danger d’incendie ou de déflagration.
Codes produit: DOP50PVP50MDX DOP50PVP60MDX

8.100
Centrales de vide pneumatiques dop 100

Centrales de vide pneumatiques dop 100

Les centrales de vide sont des unités autonomes pour la production de vide, alimentées exclusivement par air comprimé.
Elles sont constituées de:
- Un réservoir en tôle d’acier soudée.
- Un générateur de vide fonctionnant à air comprimé de la série PVP ... MDX ES, équipé d’un dispositif d’ économie d’énergie.
- Un vacuomètre pour lire directement le niveau de vide.
- Une vanne d’arrêt du vide manuelle.
- Un filtre d’aspiration avec cartouche en papier, série FC.
- Un régulateur de pression avec filtre.
- Une vanne à manchon pour arrêter l’air comprimé.
- Un robinet pour purger la condensation du réservoir.
Le maintien du niveau de vide dans le réservoir, préconfiguré avec le vacuostat intégré dans le générateur, est entièrement automatique.
Les centrales de vide pneumatiques sont principalement utilisées pour le déplacement de charges particulièrement lourdes ou de valeur, étant donné que même en l’absence d’alimentation soudaine, elles permettent aux ventouses de maintenir la préhension encore pendant un certain temps (variable en fonction de la capacité du réservoir).
Elles sont également conseillées pour connecter plusieurs machines utilisatrices afin de centraliser le vide.
Dans les deux cas, l’utilisation est particulièrement avantageuse du point de vue de l’économie d’énergie, puisque le générateur ne se met en marche que lorsque les machines utilisatrices demandent le vide.
Les centrales de vide pneumatiques n’ont pas besoin de courant électrique, mais uniquement d’air comprimé 4 ÷ 6 bar de pression; grâce à cette caractéristique, il est conseillée de les utiliser dans des environnements de travail avec danger d’incendie ou de déflagration.
Code produit: DOP100PVP75MDX

8.101
Centrales de vide pneumatiques dop 150

Centrales de vide pneumatiques dop 150

Les centrales de vide sont des unités autonomes pour la production de vide, alimentées exclusivement par air comprimé.

Elles sont constituées de:

- Un réservoir en tôle d’acier soudée.
- Un générateur de vide fonctionnant à air comprimé.

- Un vacuostat pneumatique pour régler le niveau de vide.

- Un vacuomètre pour lire directement le niveau de vide.

- Une vanne d’arrêt du vide manuelle.

- Un filtre d’aspiration avec cartouche en papier, série FC.

- Un régulateur de pression avec filtre.

- Une vanne à actionnement pneumatique pour alimenter le générateur de vide.

- Une vanne à manchon pour arrêter l’air comprimé.

- Un robinet pour purger la condensation du réservoir.

Le maintien du niveau de vide dans le réservoir, préconfiguré avec le vacuostat, est entièrement automatique. Les centrales de vide pneumatiques sont principalement utilisées pour le déplacement de charges particulièrement lourdes ou de valeur, puisque même en l’absence d’alimentation soudaine, elles permettent aux ventouses de maintenir la préhension encore pendant un certain temps (variable en fonction de la capacité du réservoir). Elles sont également conseillées pour connecter plusieurs machines utilisatrices, afin de centraliser le vide. Dans les deux cas l’utilisation est particulièrement avantageuse d’un point de vue de l’économie d’énergie, puisque le générateur ne se met en marche que lorsque les machines utilisatrices demandent le vide.

Les centrales de vide pneumatiques n’ont pas besoin de courant électrique, mais uniquement d’air comprimé 4 ÷ 6 bar de pression; grâce à cette caractéristique,
il est conseillée de les utiliser dans des environnements de travail avec danger d’incendie ou de déflagration.
Code produit: DOP150PVP150MD

8.102
Centrales de vide pneumatiques dop 300

Centrales de vide pneumatiques dop 300

Les centrales de vide sont des unités autonomes pour la production de vide, alimentées exclusivement par air comprimé.

Elles sont constituées de:

- Un réservoir en tôle d’acier soudée.
- Un générateur de vide fonctionnant à air comprimé.

- Un vacuostat pneumatique pour régler le niveau de vide.

- Un vacuomètre pour lire directement le niveau de vide.

- Une vanne d’arrêt du vide manuelle.

- Un filtre d’aspiration avec cartouche en papier, série FC.

- Un régulateur de pression avec filtre.

- Une vanne à actionnement pneumatique pour alimenter le générateur de vide.

- Une vanne à manchon pour arrêter l’air comprimé.

- Un robinet pour purger la condensation du réservoir.

Le maintien du niveau de vide dans le réservoir, préconfiguré avec le vacuostat, est entièrement automatique. Les centrales de vide pneumatiques sont principalement utilisées pour le déplacement de charges particulièrement lourdes ou de valeur, puisque même en l’absence d’alimentation soudaine, elles permettent aux ventouses de maintenir la préhension encore pendant un certain temps (variable en fonction de la capacité du réservoir). Elles sont également conseillées pour connecter plusieurs machines utilisatrices, afin de centraliser le vide. Dans les deux cas l’utilisation est particulièrement avantageuse d’un point de vue de l’économie d’énergie, puisque le générateur ne se met en marche que lorsque les machines utilisatrices demandent le vide.

Les centrales de vide pneumatiques n’ont pas besoin de courant électrique, mais uniquement d’air comprimé 4 ÷ 6 bar de pression; grâce à cette caractéristique,
il est conseillée de les utiliser dans des environnements de travail avec danger d’incendie ou de déflagration.
Codes produit: DOP300PVP300MD

8.103
Composants pour mini centrales de vide et centrales de vide pneumatiques:  Réservoirs pour mini centrales de vide pneumatiques

Composants pour mini centrales de vide et centrales de vide pneumatiques: Réservoirs pour mini centrales de vide pneumatiques

Réservoirs pour mini centrales de vide pneumatiques DOP 06 et 10
Les réservoirs pour les mini centrales de vide pneumatiques sont horizontaux et à section rectangulaire. Ils sont réalisés en tôle d’acier soudée, avec une tenue de vide parfaite, et vernis avec des vernis résistants à la corrosion des condensations d’eau.
Ils sont prévus pour l’installation d’un générateur de vide, à choisir entre ceux listés dans le tableau et un appareil pneumatique.
Ils sont équipés de:

- Un vacuostat pneumatique pour régler le niveau maximum de vide.

- Un vacuomètre pour lire directement le niveau de vide dans le réservoir.

- Un clapet anti-retour adapté à la connexion du générateur.

- Une vanne d’arrêt du vide manuelle.

- Un filtre d’aspiration avec cartouche en papier de la série FC.

- Un robinet pour l’évacuation de la condensation.

- Tuyaux, raccords et vis pour le branchement et la fixation du générateur au réservoir.
Ils sont disponibles avec des capacités volumétriques de 6 et 10 litres.
Codes produit: DOP0601 DOP1001 DOP2001

8.104
Composants pour mini centrales de vide et centrales de vide pneumatiques:  Réservoirs pour centrales de vide pneumatiques dop 25, 50 et 100

Composants pour mini centrales de vide et centrales de vide pneumatiques: Réservoirs pour centrales de vide pneumatiques dop 25, 50 et 100

Les réservoirs pour centrales de vide pneumatiques sont horizontaux et à section circulaire.
Réalisés en tôle d’acier soudée avec une tenue de vide parfaite, il sont vernis avec des vernis spéciaux résistants à la corrosion des condensations d’eau.
Ils sont prévus pour l’installation d’un appareil pneumatique et d’un générateur de vide PVP .. MDX ES, à choisir parmi ceux listés dans le tableau, qui ont déjà la vanne d’alimentation à coulisse servo commandée, le clapet anti-retour et le vacuostat pneumatique, intégrées.
Ils sont équipés de:
- Un vacuomètre pour lire directement le niveau de vide dans le réservoir.
- Une vanne d’arrêt du vide manuelle.
- Un robinet pour l’évacuation de la condensation.
- Tuyaux, raccords et vis pour le branchement et la fixation du générateur au réservoir.
Il sont disponibles avec des capacités volumétriques de 25, 50 et 100 litres.
Codes produit: DOP2501 DOP5001 DOP5002 DOP10001

8.105
Composants pour mini centrales de vide et centrales de vide pneumatiques: Réservoirs pour centrales de vide pneumatiques dop 150 et 300

Composants pour mini centrales de vide et centrales de vide pneumatiques: Réservoirs pour centrales de vide pneumatiques dop 150 et 300

Les réservoirs pour centrales de vide pneumatiques sont horizontaux et à section circulaire. Réalisés en tôle d’acier soudée avec une tenue de vide parfaite, il sont vernis avec des vernis spéciaux résistants à la corrosion des condensations d’eau.

Ils sont prévus pour l’installation d’un appareil pneumatique et d’un générateur de vide de la série PVP .. MDR, à choisir parmi ceux listés dans le tableau, qui ont déjà le clapet anti-retour intégré.
Ils sont équipés de:

- Un vacuostat pneumatique pour régler le niveau maximum de vide.

- Un vacuomètre pour lire directement le niveau de vide dans le réservoir.

- Une vanne d’arrêt du vide manuelle.

- Un filtre d’aspiration avec cartouche en papier de la série FC.

- Un robinet pour l’évacuation de la condensation.

- Tuyaux, raccords et vis pour le branchement et la fixation du générateur au réservoir.
Il sont disponibles avec une capacité volumétrique de 150 et 300 litres.
Codes produit: DOP15001 DOP30001

8.106
Appareils pneumatiques de commande pour mini centrales de vide et centrales de vide

Appareils pneumatiques de commande pour mini centrales de vide et centrales de vide

L’appareil pneumatique de commande pour les mini centrales de vide, est capable de gérer un générateur de vide et maintenir le niveau de vide dans le réservoir, préconfiguré avec le vacuostat pneumatique, automatiquement.
Il est composé de:
- Un filtre-régulateur de pression avec manomètre, pour régler l’air comprimé d’alimentation.
- Une vanne à coulisse pour arrêter l’air comprimé.
- Une vanne servo commandée à trois voies pour alimenter le générateur de vide
- Raccords et tuyaux pour la connexion des divers composants et des vis pour la fixation sur le support.
Codes produit: DOP0690 DOP2090 DOP5090 DOP15090

Générateurs de vide mono-étagés et multifonction, série MSVE

Générateurs de vide mono-étagés et multifonction, série MSVE

• Unités de vide autonomes, capables de desservir complètement un système de
préhension par dépression
• Le système d’alimentation d’origine de l’air comprimé par l’intermédiaire des obturateurs coaxiaux permet l’apport de grandes quantités d’air, aussi bien aux éjecteurs qu’au système d’expulsion, en garantissant une plus grande rapidité de préhension et de détachement du chargement « pris »
• L’éjecteur mono-étagé dont ils sont dotés permet des vitesses d’expulsion très élevées, rapportées à leur capacité d’aspiration et des cycles de travail plus rapides
• Ils sont capables de gérer toutes les fonctions d’une installation produisant du vide pour la manutention à dépression : aspiration, contrôle de préhension effectuée et relâchement avec contre-souffle, réglable en intensité et en durée
• Un vacuostat numérique gère l’air comprimé d’alimentation et le lancement du cycle en toute sécurité
• Le filtre d’aspiration et le clapet anti-retour font partie intégrante des générateurs
• Un régulateur de flux à vis dose la quantité de l’air d’expulsion
• Un silencieux placé sur le tuyau d’échappement de l’air usé réduit au minimum le bruit
• Pression d’alimentation max. : 4 bars
• Débits de 3-5-8 et 12 m³/h
• Degré max. de vide : - KPa 90
• Un set de câbles avec energy saving intégré peut être fourni sur demande
• Particulièrement conseillés pour le secteur de la robotique industrielle
