Raccords et tuyauteries pour le vide

Embouts

Embouts

Les embouts que nous produisons sont les raccords classiques cannelés, réalisés en laiton et nickelés. Ils sont adaptés pour le raccordement de tuyaux flexibles lisses ou renforcés, ayant un diamètre interne pouvant atteindre 76 mm.
Codes produit: RS1/4 RS3/8 RS1/2 RS3/4 RS1 RS11/4 RS11/2 RS2 RS3

6.01
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Raccords, bouchons et joints en nylon

Raccords, bouchons et joints en nylon

Les raccords illustrés et décrits sur cette page sont particulièrement indiqués pour le raccordement des porte-ventouses à leurs collecteurs et dans tous les cas où une connexion à des sources de vide est demandée au moyen de tuyaux flexibles lisses ayant des diamètres internes de 4, 6 et 9 mm, le maximum admissible dans le domaine du vide, sans renfort interne.
Ces raccords sont de type semi-rapide ; en effet, le tuyau est fixé au moyen d’une bague moletée vissée manuellement sans clé.
Les connexions filetées sont mâle ou femelle, selon les besoins ; les raccords en L et en T complètent la gamme, sont capables d’offrir des formes supplémentaires aux connexions et aux bouchons de fermeture et sont équipés de joints toriques d’étanchéité O-ring.
Les raccords sont commercialisés dans des emballages pratiques de 10 ou 50 pièces et sont fournis avec leurs joints en nylon.
Codes produit: RMM5 RM1/8 RM1/4 RM3/8 RF1/8 RF1/4 RF3/8 GNM5 GN1/8 GN1/4 GN3/8 GN1/2 RLM5 RL1/8 RL1/4 RL3/8 RTM5 RT1/8 RT1/4 RT3/8 0015291 001144 001106 001833 0015273

agrandir l'image
haut de la page descendre
Raccords à attache rapide, tournants

Raccords à attache rapide, tournants

Les raccords à attache rapide sont constitués d’une prise avec raccordement sur l’embout et d’un raccord avec attache filetée mâle, couplé à celui-ci. Ils sont fixés grâce à un anneau de sphères poussé par un ressort et l’étanchéité du vide est garantie par un joint en caoutchouc nitrile.
La construction particulière de ce raccord, permet, aux deux pièces qui le composent, de tourner librement à un bas nombre de tours et de se coupler et de se découpler rapidement, en agissant manuellement sur la bague moletée coulissante de la prise.
Les deux composants des embouts à attache rapide ne sont pas autobloquants.
Ces raccords sont entièrement fabriqués en laiton et sont disponibles dans des grandeurs différentes.
Codes produit: RR3/8 RR1/2 RR3/4 RR1 RR11/4 RR11/2 RRF3/8 RRF1/2 RRF3/4 RRF1 RRFF3/8 RRFF1/2 RRFF3/4 RRFF1

6.04
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre

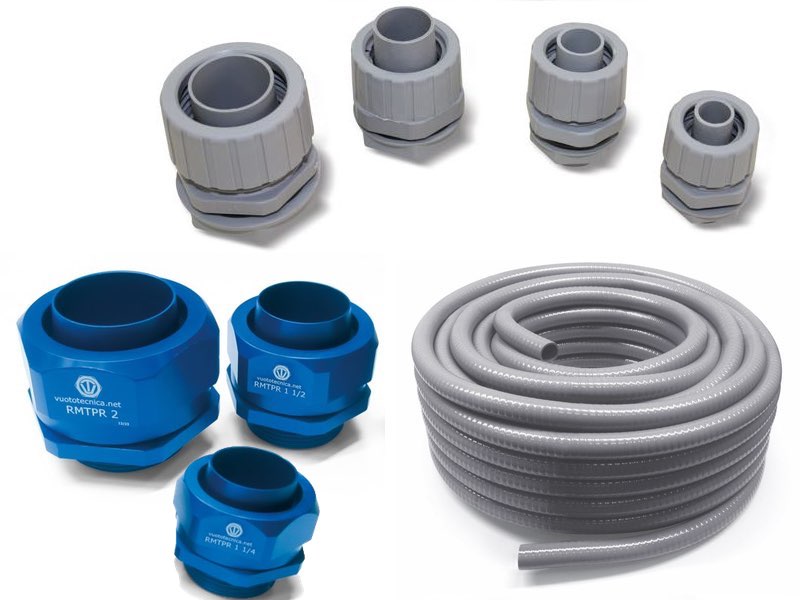

Tuyaux flexibles de l’air comprimé et de vide

Tuyaux flexibles de l’air comprimé et de vide

Les tuyaux flexibles TPL sont produits avec du polyamide 11, d’origine végétale et sont adaptés pour l’air comprimé et du vide jusqu’à un diamètre interne de 9 mm ; au-delà, uniquement pour l’air comprimé. Ils sont flexibles, légers, absorbent peu d’eau et ont d’excellentes performances mécaniques. De plus, ils sont résistants aussi bien à des températures basses et élevées, ils résistent aux agents chimiques, aux pressions pneumatiques et à l’usure.
Les tuyaux flexibles TPR, que nous avons conçus spécialement pour le vide, sont construits dans une pièce unique avec des matériaux plastiques isolants et auto-extinguibles, y compris le renfort à l’intérieur du tuyau, ont une excellente flexibilité, qui garantit des rayons de courbure minimum et sont très légers en considérant leur grande résistance à l’écrasement.
Leur intérieur est lisse et permet de réduire au minimum les pertes de charge dangereuses.
L’excellente fonctionnalité de ces tuyaux flexibles est accompagnée d’une grande résistance à l’abrasion, à l’action des agents atmosphériques et à la plupart des produits chimiques.
Codes produit: TPL2 TPL4 TPL6 TPL8 TPL9 TPL12 TPL16 TPL18 TPR3/8 TPR1/2 TPR3/4 TPR1 TPR11/4 TPR11/2 TPR2

6.05
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre

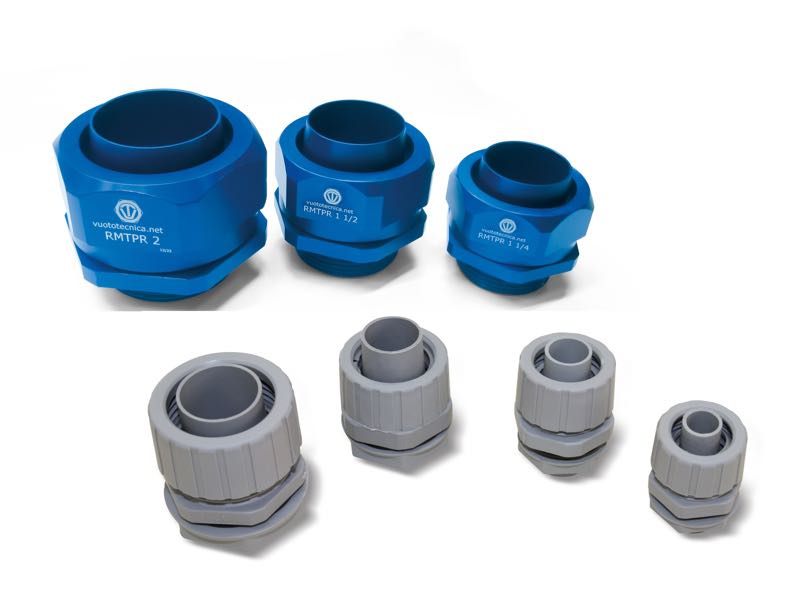

Raccords pour tuyaux flexibles TPR

Raccords pour tuyaux flexibles TPR

Le raccordement des tuyaux flexibles TPL est assuré par les raccords précédemment décrits, tandis que pour le tuyau TPR, nous avons créé une nouvelle ligne de raccords RTPR, qui représente une nouveauté absolue. Les raccords RTPR de 3/8” à 1” sont réalisés en PVC auto-extinguible ; les plus grands sont en métal nickelé.
Tous les raccords sont très robustes et ont une parfaite étanchéité de vide. L’utilisation de ces raccords permet d’éliminer les colliers de serrage inesthétiques et de garantir une connexion beaucoup plus rapide et plus sûre. Ils sont disponibles avec différentes grandeurs en fonction du diamètre du tuyau à raccorder.
Codes produit: RTPR3/8 RTPR1/2 RTPR3/4 RTPR1 RTPR11/4 RTPR11/2 RTPR2

6.06
Fichiers CAO sur TraceParts
agrandir l'image
