Nouveaux produits
| |
Appareillages électriques de commande équipés de panneau opérateur à écran tactile et API pour centrales de vide et centrales de vide de sécurité avec deux ou plusieurs pompes
Les nouveaux appareillages électriques sont constitués d’un écran tactile qui est un dispositif électronique particulier, fruit du mariage d’un écran et
d’un numériseur, qui permet à l’utilisateur d’interagir avec une interface graphique à l’aide des doigts ou des objets particuliers.
Les panneaux opérateurs à écran tactile installés sur nos centrales à vide sont des systèmes d’interface homme-machine, c’est-à-dire des dispositifs qui permettent aux personnes de contrôler très facilement nos appareillages. Le panneau électrique contient des appareillages de commande et de contrôle, récolte les signaux numériques provenant du vacuostat pour alimenter les pompes à vide lorsque nécessaire et sont réalisés pour une alimentation monophasée 230 Vac 50 Hz et triphasé 400 Vac à 50 Hz avec un degré de protection IP54.
On y trouve un API qui gère toutes les logiques de contrôle du fonctionnement en manuel et automatique.
Codes produit: DO10098VPLC DO10097VPLC DSO30097VPLC |
|
|
| |
Ventouses particulières à soufflet avec supports correpondants
Les ventouses à soufflet ont la caractéristique de se rétracter au contact avec la surface à prendre et en présence de vide en créant un rapide mouvement de levage, indépendamment des mouvements de l’automatisme : ce mouvement rapide évite que les feuilles et la charge se trouvant en-dessous ne reste attachés à la charge soulevée. Grâce à leur grande flexibilité, elles peuvent aussi être utilisées pour compenser les erreurs de planéité ou pour la préhension sur des surfaces inclinées.
Les ventouses illustrées su cette page ou sur les pages suivantes sont le résultat de nombreuses solutions proposées par nos clients pour résoudre leurs problèmes ; en effet, elles ont été étudiées pour la préhension de biscuits, personnages, tôles, étiquettes, minuteries métalliques et en plastique, de cartons, de sachets en papier et en plastique, produits friables, œufs en chocolat et de poule, stratifié plastique, etc.
Leurs supports, réalisés en laiton nickelé ou en aluminium anodisé, sont équipés d’un goujon central, fileté mâle ou femelle, pour permettre l’aspiration et la fixation sur l’automatisme.
Les ventouses peuvent être montées sur ces derniers d’une simple pression et sans liant. Ces ventouses sont disponibles dans les mélanges standards et, pour des quantités minimum à définir lors de la commande, peuvent être fournies également dans des mélanges spéciaux, listés page 31.
Codes produit: 010509 010650 080650 010850 080850 011150 081150 011116 081116 081117 081117F 011523 081523 081523F 081524F 081526F 011620 081620 081621 081621F 011823 081823 081823F 081824F 081826F 011829 081829 081829F 081830F 081831F 011835S 081835 081835F 081836F 081837F 011850 081850 081851 081852 011917 081917 081918 012060 082060 082061 082062 012535 082535 082540 013050 083050 083050F 013099 083099 083099F 013055 083055 083055F 083240 083241A 083350 014050 084050 084050F 014080 084080 084080F 014290 084290 014290 084290F 015070 085070 015260 085060 015250 085250 015630 085630 017530 087530 017531S 087531S 015060 018060 |
|
|
| |
Porte-ventouses spéciaux fix avec attaches filetées mâle et femelle
Les porte-ventouses fix ont été conçus pour régler la position en hauteur des ventouses avec support grâce au filetage présent sur toute la longueur de la douille filetée. Les extrémités sont filetées pour le montage de la ventouse avec support et du raccord.
Ils sont constitués de :
- Une douille filetée, munie de deux écrous, pour le montage du porte-ventouses sur l’automatisme ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 067090 067091 067092 067093 067094 067095 067096 067080 067081 067082 |
|
|
| |
Ventouses à soufflet avec supports correspondants, pour la prise d'emballages flow pack
La conformation et flexibilité particulière des ventouses à soufflet illustrées et décrites sur cette page les rend particulièrement adaptées à des installations sur des machines automatiques à forte productivité du secteur de l'emballage, pour la prise et la manipulation d'emballages flow pack.
Les ventouses sont disponibles en mélanges spécifiques à l'usage alimentaire et peuvent être montées à froid sur leurs supports sans l'aide de liants.
Ces ventouses sont également disponibles sur demande et pour des quantités minimum à définir lors de la commande, dans d’autres mélanges spéciaux, listés page 31.
Codes produit: 012030S 013045S 014055S 015065S 000818 0008127 0008474 0008475 082030S 083045S 084055S 085065S |
|
|
| |
Porte-ventouses antirotatifs avec ressort encastré et raccord femelle/mâle
Le porte-ventouses anti-rotation avec ressort intégré est un composant en aluminium conçu pour garantir des performances élevées dans les systèmes de préhension et de manipulation. La structure en aluminium offre légèreté et résistance, tandis que le système anti-rotation empêche toute rotation indésirable de la ventouse ou de l’accessoire pendant le fonctionnement, assurant ainsi précision et stabilité. Le ressort encastré dans le corps protège le mécanisme des chocs, de la saleté et des contaminants, ce qui garantit une réponse souple et constante.
La grande section de passage interne permet un flux de vide important, facilitant des cycles de préhension et de relâchement rapides, même sur des ventouses de grande taille. Le réglage du montage est particulièrement large grâce à une douille filetée de 90 mm de long, qui permet un positionnement précis et s’adapte à différentes distances et configurations. Les douilles de glissement en plastique garantissent des mouvements fluides, silencieux et nécessitant peu d’entretien, ce qui contribue à prolonger la durée de vie de l’appareil.
Malgré ses fonctionnalités avancées, le porte-ventouses conserve un faible encombrement, ce qui le rend facile à intégrer, même dans des espaces restreints ou des applications nécessitant des composants compacts.
Le système est équipé de deux anneaux de verrouillage de type KM7, qui assurent une fixation sûre et stable lors de l’assemblage. Les raccords filetés mâle et femelle permettent une connexion simple et rapide au système, s’adaptant à différentes configurations mécaniques.
Ces caractéristiques font de ce porte-ventouses un outil idéal pour la robotique, les systèmes pick & place, l’automatisation industrielle et toutes les applications où la précision, la fiabilité et la facilité de réglage sont requises.
Codes produit: VCH12M36 VCH12F36
|
|
|
| |

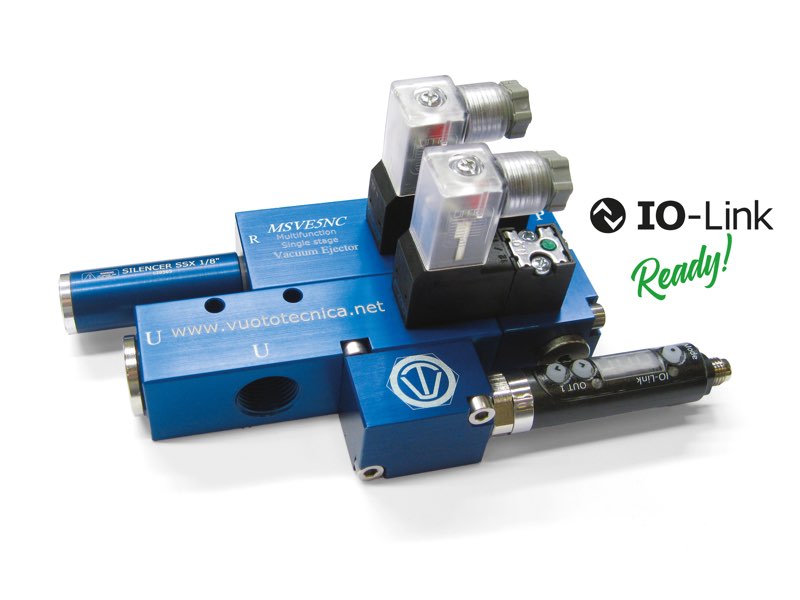

Générateurs de vide mono-étagé et multifonction, série MSVE - Généralités
Les générateurs de vide de cette série sont capables de desservir complètement un système de préhension par dépression. Le système original d'alimentation de l’air comprimé par l'intermédiaire d'obturateurs coaxiaux permet l’apport de grandes quantités d’air, aussi bien aux éjecteurs qu'au système d’expulsion, en garantissant ainsi une plus grande rapidité de préhension et de détachement du chargement «pris». Ils sont équipés d'éjecteurs mono-étagé alimentés à basse pression (4 bars max) ce qui permet des vitesses de vidange très élevées, rapportées à leur capacité d'aspiration et des cycles de travail plus rapides et performants.
Deux microélectrovannes gèrent l'alimentation de l'air comprimé à l'éjecteur du vide et au contre-souffle d'évacuation réglable en intensité et en durée au moyen d'un régulateur de flux à vis. Le clapet anti-retour intégré sur la connexion d'aspiration garantit le maintien du vide en cas d'utilisation en l’absence de courant électrique.
Un vacuostat numérique avec écran et led de signalisation des commutations gère l'alimentation de l'air comprimé et fournit un signal pour le démarrage du cycle en toute sécurité. Un distributeur en aluminium anodisé avec les connexions pour le vide intègre un filtre d'aspiration facilement contrôlable.
En activant l'électrovanne d'alimentation de l'air comprimé, le générateur crée le vide à l'utilisation ; quand la valeur maximum programmée est atteinte, le vacuostat, en intervenant sur la bobine électrique de la microélectrovanne, interrompt l'alimentation de l'air et la rétablit seulement quand la valeur de vide descend en-dessous de la valeur minimum.
Cette modulation, en plus de maintenir le niveau de vide aux valeurs de sécurité préétablies (hystérésis) permet une économie d’énergie importante. Un deuxième signal du vacuostat, lui aussi réglable et indépendant du premier, peut être utilisé pour permettre le démarrage du cycle quand le niveau de vide atteint est adapté pour l'utilisation. Une fois le cycle de travail terminé, la microélectrovanne d'alimentation de l'air comprimé au générateur se désactive, au même moment la microélectrovanne d'expulsion s'active pour rétablir rapidement la pression atmosphérique sur l’utilisation.
Les générateurs de vide MSVE peuvent être installés dans n'importe quelle position et sont adaptés pour l'asservissement de systèmes de préhension à ventouse, pour déplacer des tôles, du verre, du marbre, de la céramique, du plastique, du carton, du bois, etc. et en particulier pour le secteur de la robotique industrielle qui nécessite d'appareils ayant des performances optimales, avec des dimensions et des poids toujours plus réduits. |
|
|
| |

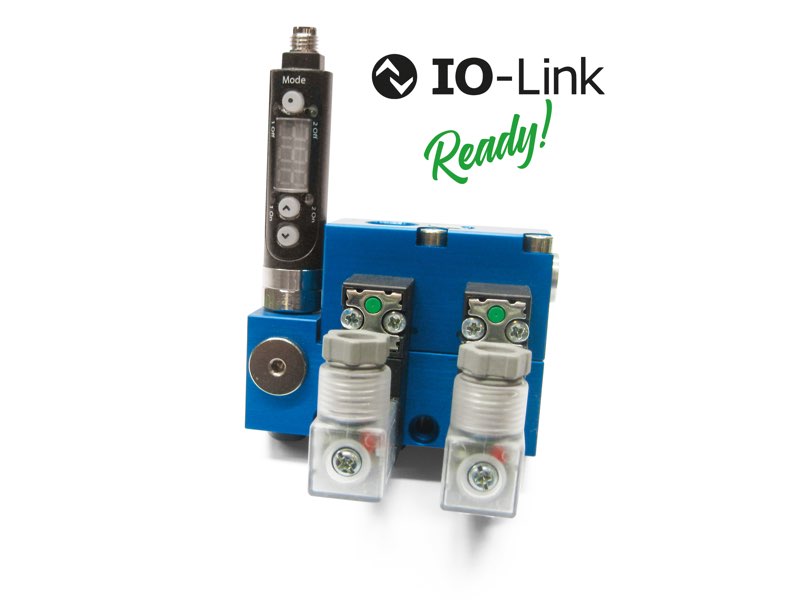

Groupe d’alimentation VACUMANAGER série VM
Les unités VACUMANAGER série VM sont des circuits intégrés électro-pneumatiques conçus pour alimenter et gérer des générateurs de vide mono- étagés et multi-étagés. Les unités VM renferment un corps/distributeur, usiné dans une billette d’aluminium et anodisé :
_ Vacuostat numérique avec afficheur (standard), également disponible sur demande en version avec communication IO-Link ;
_ Valve d’alimentation pour l’air comprimé ;
_ Soupape de contre-souffle ;
_ Régulateur de débit, pour la soupape de contre-souffle.
Un circuit de commande électropneumatique compact incorporant tous les composants pour la gestion de la génération de vide et de contre-souffle dans un système de manutention équipé de ventouses et alimenté par des générateurs de vide pneumatiques (mono-étagés ou multi-étagés).
Associés aux câbles Energy Saving Vuototecnica, ils représentent la meilleure solution en termes d’efficacité énergétique, car ils limitent la consommation d’air comprimé alimentant les générateurs de vide pneumatiques au temps strictement nécessaire pour vider les ventouses classiques.
Une solution d’économie d’énergie encore plus ressentie et appréciée dans toutes les manipulations à l’aide de ventouses pour des produits présentant une excellente étanchéité ou une micro-porosité (tôle, verre, panneaux de placage bois ou plastique, etc.).
Vuototecnica recommande également les unités VM pour la gestion de tous les systèmes de préhension Octopus équipés de générateurs de vide pneumatiques et de vannes d’auto-exclusion.
Codes produit: VM01 VM03 VM01IO VM03IO 0015202 0015157 0007424 001220 001221 007304 0015447 123010 |
|
|
| |
Accessoires pour générateurs de vide mono-étagé - Vannes pneumatiques à obturateur coaxial
VANNES PNEUMATIQUES À OBTURATEUR COAXIAL SERVOPILOTÉES
Il s'agit de vannes avec un obturateur coaxial, à actionnement pneumatique grâce à un vacuostat ou une source alternative, en mesure d'intercepter l'air comprimé d'alimentation sur les générateurs de vide, avec des pressions comprises entre 1,5 et 7 bars. Leur choix se fait en fonction de la connexion d'alimentation du générateur et de la quantité d'air requise.
Codes produit: 070071 070171 070271
VANNES ÉLECTROPNEUMATIQUES À OBTURATEUR COAXIAL SERVOPILOTÉES
La fonction de ces électrovannes est celle d'intercepter l'air comprimé d'alimentation sur les générateurs de vide ; l'interception par un obturateur coaxial original permet l'apport de grandes quantités d'air en garantissant ainsi une vitesse de préhension supérieure des ventouses.
Elles sont constituées d'un corps en aluminium anodisé, avec un obturateur coaxial intégré, à actionnement pneumatique grâce à une microélectrovanne à basse absorption avec bobine électrique en mesure de gérer des pressions de service comprises entre 1,5 et 7 bars.
Elles peuvent être commandées au moyen de vacuostats ou par de simples interrupteurs électriques. Leur forme compacte permet de les installer directement sur les générateurs de vide en éliminant ainsi des tuyaux inutiles et des volumes négatifs.
Codes produit: VPE00NCV24CC VPE00NOV24CC VPE01NCV24CC VPE01NOV24CC VPE02NCV24CC VPE02NOV24CC VPE03NCV24CC VPE03NOV24CC VPE04NCV24CC VPE04NOV24CC
|
|
|
| |
Ventouse VMG134 pour carreaux structurés
La ventouse VMG134 est conçue spécifiquement pour une utilisation sur des machines de tri automatiques dédiées à la manutention de carreaux structurés. Sa conception et le matériau utilisé permettent une préhension sûre même sur des surfaces irrégulières, rugueuses ou en relief, là où les ventouses traditionnelles ne sont pas efficaces. Fabriquée en caoutchouc mousse haute densité, la ventouse VMG134 conserve son élasticité même après de nombreux cycles de travail, garantissant des performances constantes dans le temps. Elle est disponible en trois compositions différentes, chacune adaptée à des conditions thermiques spécifiques : la version en caoutchouc EPDM (SB) résiste à des températures comprises entre -40 °C et +130 °C, le caoutchouc mousse «GERANIO» (OF) fonctionne entre -40 °C et +80 °C, tandis que la version néoprène (NF) est indiquée pour des températures allant de -20 °C à +80 °C.
Pour permettre une fixation rapide aux supports correspondants, les ventouses en caoutchouc ont un côté autoadhésif.
Le support de la ventouse est réalisé en Anticorodal anodisé, un matériau qui garantit solidité et résistance à la corrosion.
Il est doté de quatre trous pour la fixation à la machine automatique et de deux raccords pour le vide, qui permettent la préhension et la manutention même partielle de la pièce.
Les deux raccords sont étanchéifiés par des joints toriques en NBR, garantissant une étanchéité optimale du système.
Pour la maintenance, il suffit de remplacer uniquement le caoutchouc mousse autoadhésif, en le commandant dans la composition souhaitée en fonction des conditions d’exploitation. La ventouse VMG134 représente ainsi une solution efficace, durable et polyvalente pour toutes les applications où la surface du matériau à manipuler ne permet pas l’utilisation de ventouses conventionnelles.
Codes produit: 01134134 VMG134 0008479 |
|
|
| |
Ventouses Vacupredator pour la préhension de sachets, sacs et contenants souples
Les ventouses illustrées sur cette page ont été étudiées pour la préhension de sachets, sacs et contenants souples en papier ou plastique, contenants pour poudres, granulés, produits en vrac ou liquides. Ces nouvelles ventouses ont été conçues et fabriquées pour saisir en toute sécurité les emballages même les plus difficiles et irréguliers.
Réalisées en aluminium anodisé, elles sont dotées d'une plaque à fente à l'intérieur pour permettre au contenant souple de s'adapter parfaitement à la ventouse et d'un joint en caoutchouc mousse spécial qui, en suivant les plis inévitables qui se forment sur le contenant souple en phase de préhension, empêche les fuites de vide sur tout le périmètre.
Elles sont particulièrement conseillées pour la préhension d'emballages flow pack, contenants souples de perfusion, sachets de confiseries ou produits similaires, sachets de granulés de plastique, de ciment, de sucre ou de farine, etc.
Leur force de levage a été calculée en considérant un degré de vide minimum de -75 KPa, la surface totale renfermée à l'intérieur du joint et un coefficient de sécurité 3.
Codes produit: VP12OF1015 VP22OF1515 VP0612OF1015 VP0916OF1030 VP0921OF1030 VP1520OF1030 VP2030OF1530 VP3040OF1530 |
|
|
| |
Réducteurs de vide avec réglage pneumatique
Les réducteurs de vide avec régulation pneumatique se différencient de ceux décrits précédemment de par leur façon de régler le niveau de vide ; sur ceux-ci, en effet, au lieu d’agir manuellement sur une vis de réglage, il faut agir sur la pression de l’air comprimé d’alimentation du cylindre pneumatique : plus la pression est élevée et majeur est le niveau de vide que l’on obtient et inversement.
La fonction des réducteurs de vide est de régler le niveau de vide et de le maintenir constant par rapport à la valeur préconfigurée (dépression secondaire), indépendamment du débit et du niveau de vide de la pompe ou de la centrale de vide (dépression primaire).
Ces appareils, à la différence des vannes de régulation du vide ne font pas entrer l’air atmosphérique dans le circuit ; ceci permet de créer, à partir d’une unique source de dépression, plusieurs points de préhension aux différents niveaux de vide.
Leur principe de fonctionnement est basé sur l’action de contraste entre un cylindre pneumatique à faible course et un piston flottant poussé par le différentiel de pression existant entre la dépression secondaire et la pression atmosphérique.
Caractéristiques techniques
- Fonctionnement : réducteur à membrane-piston.
- Pression relative d’alimentation : de 0 à 3 bar pour les réducteurs art. 11 .. 31 ;
- Pression d’exercice réglable : de 800 à 1 mbar abs. pour les réducteurs art. 11 .. 30 ;
- Débits : de 370 à 750 m3/h.
- Température ambiante : de -10 à +80 °C.
- Position d’installation : toutes.
Utilisation
Les réducteurs de vide sont généralement utilisés sur les installations centralisées où, indépendamment du niveau de vide de la centrale, chaque préhension doit être réglée dans les limites de cette valeur. Ils sont en outre nécessaires à chaque fois que la dépression de travail est inférieure à la dépression primaire et maintenue constante. Les réducteurs de vide avec régulation pneumatique, peuvent être également installés loin du point de contrôle, puisqu’il suffit d’avoir un régulateur de pression sur le tableau de commandes, pour agir sur ceux-ci. |
|
|
| |
Réducteurs de vide
Ces appareils ont pour fonction de régler le niveau de vide et de le maintenir constant par rapport à la valeur préconfigurée (dépression secondaire), indépendamment du débit et des oscillations du niveau de vide du réseau (dépression primaire).
Leur fonctionnement est à membrane-piston et ils exploitent le différentiel de pression existant entre la dépression secondaire et la pression atmosphérique.
À la différence des vannes régulatrices de vide, les réducteurs ne font pas entrer l’air dans le circuit, tout en permettant de cette façon de créer plusieurs points de préhension à différentes valeurs de vide, à partir d’une unique source de dépression.
Le réglage du niveau de vide s’obtient en tournant la vis moletée prévue à cet effet dans le sens horaire pour l’augmenter et dans le sens anti-horaire pour le diminuer.
Caractéristiques techniques
- Fonctionnement : réducteur à membrane-piston.
- Pression d’exercice réglable : de 800 à 1 mbar abs.
- Débits : de 390 à 750 m3/h.
- Température ambiante : de -10 à +80 °C.
- Position d’installation : toutes.
Utilisation
L’utilisation par excellence des réducteurs de vide est sur les installations centralisées où, indépendamment du niveau de vide de la centrale, chaque préhension peut être réglée dans les limites de ces valeurs. Il est en outre nécessaire qu’à chaque fois la dépression du travail soit inférieure à la dépression primaire. |
|
|
| |
Électrovannes pour vide à 2 voies, à commande directe
Les électrovannes de vide à deux voies de cette nouvelle série sont à commande directe, à deux positions, avec obturateur conique servocommandé par le vide même.
Elles sont généralement fournies fermées mais sur demande, également normalement ouvertes.
Elles sont constituées d’un corps en aluminium anodisé, à l’intérieur duquel sont prévues les connexions de raccordement, d’un obturateur conique en silicone monté sur une tige en acier inox et d’une membrane en mélange spécial caoutchouté et entoilé ; un actionneur, commandé par une bobine électrique, gère le vide au niveau de la servocommande. Le principe de fonctionnement de ces électrovannes est basé sur le différentiel de pression existant entre la pompe ou le générateur de vide et la pression de l’air aspiré. En transportant cette “pression différentielle” au niveau de la servocommande, au moyen de l’actionneur, il est possible de commander l’obturateur sans air comprimé ni ressort.
Pour le principe de fonctionnement ci-dessus, il est déconseillé de les utiliser sur des installations à bas niveau de vide (inférieur à 850 mbar absolus, équivalant à 15% de vide).
L’absence de ressorts, de frottements et de sollicitations dynamiques internes avantage la vitesse d’intervention élevée et la durée de l’électrovanne.
La bobine électrique est standard, entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN 175301-803 (ex DIN 43650).
Niveau de protection IP 54, IP 65 avec le connecteur inséré.
Tolérance admise sur la valeur nominale de la tension : ± 10%.
Absorption maximum : 20 V.A. en c.a. et 18 W en c.c.
La bobine électrique est orientable à 360°. Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec Led lumineuse, avec un circuit d’antiparasitage et/ou avec des protections contre les surtensions et l’inversion des polarités. Les électrovannes de cette série peuvent être utilisées sur des installations de vide sans air comprimé et dans tous les cas où l’aspiration doit être commandée séparément de l’injection d’air dans le circuit, comme pour les dégazeurs, autoclaves, thermosoudeuses sous vide, etc.
Le choix de l’électrovanne doit toujours être fait en fonction du débit et donc du raccord d’aspiration de la pompe ou du générateur de vide.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 850 mbar absolus
Température du fluide aspiré : de -5 à 60 °C
Codes produit: EGN40NC EGN40NO EGN52NC EGN52NO |
|
|
| |
Électropilotes pour vide à 2 voies
Codes produit: 070020 070120 070220 070320 |
|
|
| |
Électropilotes pour vide á 3 voies
Spécialement conçus pour le vide, ils sont à commande directe et normalement fermés.
Ils sont constitués d’un corps en aluminium anodisé, à l’intérieur duquel sont prévus les connexions et les orifices de passage et d’un actionneur actionné par une bobine électrique. L’obturateur des électro-pilotes, en caoutchouc nitrile NBR ou en Vulkollan®, fait partie intégrante du noyau mobile de l’actionneur.
Les électro-pilotes à deux voies ont deux orifices de la même grandeur, tandis que ceux à trois voies, ont un orifice de décharge d’un diamètre de 3 mm, puisqu’il est obtenu à travers le tube.
Les temps de réaction très bas permettent d’effectuer un grand nombre de cycles par minute.
La bobine électrique est standard, entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN 175301-803 (ex DIN 43650).
Niveau de protection IP 54 ; IP 65 avec le connecteur inséré.
Tolérance admise sur la valeur nominale de la tension : ±10%.
Absorption maximum :
20 V.A. en c.a. et 18 W en c.c.
8 V.A. en c.a. et 6.5 W en c.c. (07 00 16 - 07 00 20)
La bobine électrique est orientable à 360°.
Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec des Led lumineuses, avec un circuit d’antiparasitage et/ou avec des protections contre les surtensions et l’inversion des polarités.
Caractéristiques techniques
Pression d’exercice : de 1 à 1500 mbar absolus
Température du fluide aspiré : de -5 à +60 °C
Codes produit: 070016 070116 070216 070316 |
|
|
| |
Panneaux d’aspiration spéciaux PH et P2H pour systèmes octopus, pour la préhension de bocaux, canettes, pots et flacons vides, sans couvercle ni bouchon
Les panneaux d’aspiration spéciaux illustrés et décrits sur cette page peuvent être installés sur les systèmes OCTOPUS, en remplacement des panneaux PX et P2X.
Ils sont réalisés avec des plaques d’aluminium anodisé, avec des trous à égale distance et recouverts d’un caoutchouc mousse spécial, micro-perforé au niveau des trous de la plaque d’aluminium, de deux épaisseurs différentes : 15 mm, pour les panneaux d’aspiration PH et 30 mm, pour les panneaux P2H. L’utilisation de trous calibrés permet de calculer le débit du générateur de vide à installer sur le système OCTOPUS, pour que même en présence de fuites dues aux transpirations ou à l’absence de certains objets à prendre, une valeur de vide minimum suffisante reste toujours pour la préhension des quelques récipients restants. L’utilisation de ces panneaux d’aspiration est conseillée pour la préhension et la manutention de bocaux, canettes, flacons et pots en matériaux différents, vides et sans couvercle ou bouchon. La force de levage du récipient sera directement proportionnelle au niveau de vide généré sur la surface d’embouchure du bocal ou du flacon à prélever.
N.B. Ces panneaux ne sont pas adaptés à la préhension de bouteilles vides, pour l’eau et le vin, qu’elles soient en plastique ou en verre.
Tous les récipients flexibles doivent être testés préalablement à vide afin d’éviter le risque d’implosion.
Codes produit: PH1520 PH2030 PH2040 PH2060 PH3030 PH3040 PH3050 PH4040 PH4060 PH40100 PH6080 PH60120 PH80100 PH110130 P2H1520 P2H2030 P2H2040 P2H2060 P2H3030 P2H3040 P2H3050 P2H4040 P2H4060 P2H40100 P2H6080 P2H60120 P2H80100 P2H110130 |
|
|
| |
Échantillons et appareils à usage démonstratif - Banc de test et d'essais pour le sélection des ventouses - BT00
L'appareil est doté de 6 prises de vide et 2 pneumatiques, il permet à l'utilisateur d'effectuer des tests de préhension à dépression ou avec des ventouses pneumatique Bernoulli, sur les objets à prélever ou à déplacer, pour le choix correct des ventouses de préhension.
C'est un instrument utile dans des foires d'exposition, des salons, dans un show room ou une salle d'essais, pour des démonstrations de préhension ou de manutention ou pour la formation de personnel technique destinée à la technologie du vide.
L’appareil nécessite d’un raccordement à l’air comprimé, au vide et à la ligne d’alimentation électrique.
Pour plus d'informations, contacter notre bureau technique.
Caractéristiques techniques
Alimentation électrique : Monophasée V230 ± 10% 50/60 Hz
Puissance électrique : 0.5 kw
Consommation d'air comprimé : 390 l/min 2bars
Poids: 30 kg |
|
|
| |
Ventouses Star avec supports correspondants
Les ventouses série SV (STAR VACUUM) ont été conçues pour la manipulation, sans déformation, d’objets plats et flexibles comme des intercalaires en carton ou des feuilles en tôle fines ; en vertu des renforts en caoutchouc à l’intérieur de ces ventouses qui caractérisent le plan d’appui en forme d’étoile.
Elles sont l’association parfaite entre un système de préhension souple et flexible pour une meilleure adaptation à la surface et un plan d’appui visant à garantir une stabilité maximale et une rigidité de la pièce à manipuler verticalement ou horizontalement.
Les ventouses peuvent être dotées de support métallique de fixation, en aluminium anodisé, fileté mâle ou femelle.
Codes produit: SV20SR SV25SR SV30SR SV40SR SV50SR 0008132 0008133 0008134 0008135 0008141 0008142 SV20 SV25 SV30 SV40 SV50 SV20F SV25F SV30F SV40F SV50F |
|
|
| |
Groupes d'aspiration avec filtre à siphon GA FS 50 ES
Codes produit: GASFS50ES
|
|
|
| |
Petits systèmes de préhension par dépression OCTOPUS
Le système OCTOPUS est un dispositif de préhension par le vide, équipé d’un ou plusieurs générateurs de vide fonctionnant à l’air comprimé (inclus dans le code article)
Il est constitué de :
- Corps principal en aluminium anodisé ;
- Plaque d’aspiration en aluminium anodisé, avec trous calibrés équidistants et revêtue de caoutchouc spongieux perforé, qui garantit l’adaptabilité aux surfaces lisses, rugueuses ou irrégulières ;
- Un générateur de vide multi-étagé équipé d’un silencieux intégré.
Les systèmes OCTOPUS peuvent être fournis, sur demande, avec des dimensions, des panneaux d’aspiration et des générateurs de vide différents par rapport à ceux indiqués dans les tableaux.
Codes produit: SO0808X SO0712X |
|
|
| |
Filtres d’aspiration en ligne, FCL, FPL et FIL
Il s’agit de grands filtres en ligne, en mesure de retenir les impuretés et les poussières très fines, en interférant sur le débit de façon négligeable.
Ils sont constitués d’un corps cylindrique en plexiglas transparent, fermé par deux brides en aluminium anodisé retenues par des anneaux Seeger, où sont prévues les connexions filetées femelle et sont logés les joints d’étanchéité ; à l’intérieur de ceux-ci est renfermée la cartouche de filtration.
Les cartouches de filtration illustrées et décrites sur cette page, installées dans leur cuve, sont produites avec différents matériaux, identifiables grâce aux sigles suivantes :
- Série SP. Cartouche de filtration avec étanchéité par écrasement, en papier plissé.
- Série SS. Cartouche de filtration avec étanchéité par écrasement, en toile en polypropylène plissé.
- Série SA. Cartouche de filtration avec étanchéité par écrasement, en fil d’acier inox AISI 304.
- Série RP. Cartouche de filtration à raccord rapide et avec double joint torique O-ring d’étanchéité, en papier plissé.
- Série RS. Cartouche de filtration à raccord rapide et avec double joint torique O-ring d’étanchéité, en toile en polypropylène plissé.
- Série RA. Cartouche de filtration à raccord rapide et avec double joint torique O-ring d’étanchéité, en fil d’acier inox AISI 304.
À cause de l’élément de filtration en papier, l’emploi de ces filtres en présence de vapeurs ou de condensations d’eau et d’huile est déconseillé.
Les filtres peuvent être contrôlés grâce à la simple extirpation d’une des deux brides.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 3000 mbar absolus
Température du fluide: de -20 à +60 °C
Codes produit: FPL4 FCL4 FIL4 FPL5 FCL5 FIL5 FPL6 FCL6 FIL6 FPL7 FCL7 FIL7 SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 RP/10/57 RS/10/57 RA/10/57 |
|
|
| |
Tuyaux flexibles de l’air comprimé et de vide
Les tuyaux flexibles TPR, que nous avons conçus spécialement pour le vide, sont construits dans une pièce unique avec des matériaux plastiques isolants et auto-extinguibles, y compris le renfort à l’intérieur du tuyau, ont une excellente flexibilité, qui garantit des rayons de courbure minimum et sont très légers en considérant leur grande résistance à l’écrasement.
Leur intérieur est lisse et permet de réduire au minimum les pertes de charge dangereuses.
L’excellente fonctionnalité de ces tuyaux flexibles est accompagnée d’une grande résistance à l’abrasion, à l’action des agents atmosphériques et à la plupart des produits chimiques.
Pour le tuyau TPR, nous avons créé une nouvelle ligne de raccords RMTPR, qui représente une nouveauté absolue.
Les raccords RTPR de 3/8” à 1” sont réalisés en PVC auto- extinguible ; RMTPR en aluminium anodisé.
Tous les raccords sont très robustes et ont une parfaite étanchéité de vide. L’utilisation de ces raccords permet d’éliminer les colliers de serrage inesthétiques et de garantir une connexion beaucoup plus rapide et plus sûre. Ils sont disponibles avec différentes grandeurs en fonction du diamètre du tuyau à raccorder.
Nos tuyaux peuvent être installés dans des installations mobiles / chaînes porte-câbles à condition que soient respectées les spécifications concernant le rayon de courbure du tuyau indiquées dans le tableau.
Codes produit: TPR3/8 TPR1/2 TPR3/4 TPR1 TPR11/4 TPR11/2 TPR2 TPR3 RTPR3/8 RTPR1/2 RTPR3/4 RTPR1 RMTPR11/4 RMTPR11/2 RMTPR2 RMTPR3 |
|
|
| |
Groupes d'aspiration avec filtre à siphon GA FS 20 ES ÷ GA FS 30 ES
Ces groupes d’aspiration avec filtre à siphon ont toutes les caractéristiques de ceux précédemment décrits ; seuls les dimensions et le type de générateur installé à bord varient. Les fonctions sont aussi les mêmes. Ces appareils sont constitués de :
- Un filtre à siphon de série, déjà décrit dans le chapitre 5.
- Un générateur de vide multi-étagés, fonctionnant à air comprimé, avec système d’économie d’énergie intégré ES.
- Un vacuomètre, pour lire directement le niveau de vide dans le récipient.
- Une vanne à manchon pour intercepter l’air comprimé.
Le maintien du niveau de vide dans le récipient en plexiglas, préconfiguré avec le vacuostat intégré dans le générateur, est automatique. Ces groupes d’aspiration avec filtres à siphon, comme les précédents, sont adaptés pour desservir les systèmes de fixation à ventouses pour la préhension de verres, marbres, granits, alliages légers et dans tous les cas où la présence de liquides réfrigérants est abondante.
Il est également conseillé pour l’aspiration de substances crémeuses ou boueuses, difficiles à déplacer avec des pompes traditionnelles.
Les groupes d’aspiration décrits sont exclusivement alimentés à air comprimé avec 4 ÷ 6 bars de pression. Sur demande, ils peuvent également être fournis dans des versions différentes.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 1000 mbar absolus
Température du fluide : de -5 à +50 °C
Niveau de filtration : 60 μ
Codes produit: GAFS20ES GAFS25ES GAFS30ES |
|
|
| |
Porte-ventouses antirotatifs avec ressort encastré et raccord femelle
Le porte-ventouses anti-rotation avec ressort intégré est un composant en aluminium conçu pour garantir des performances élevées dans les systèmes de préhension et de manipulation. La structure en aluminium offre légèreté et résistance, tandis que le système anti-rotation empêche toute rotation indésirable de la ventouse ou de l’accessoire pendant le fonctionnement, assurant ainsi précision et stabilité. Le ressort encastré dans le corps protège le mécanisme des chocs, de la saleté et des contaminants, ce qui garantit une réponse souple et constante.
La grande section de passage interne permet un flux de vide important, facilitant des cycles de préhension et de relâchement rapides, même sur des ventouses de grande taille. Le réglage du montage est particulièrement large grâce à une douille filetée qui permet un positionnement précis et s’adapte à différentes
distances et configurations. Les douilles de glissement en plastique garantissent des mouvements fluides, silencieux et nécessitant peu d’entretien, ce qui contribue à prolonger la durée de vie de l’appareil. Malgré ses fonctionnalités avancées, le porte-ventouses conserve un faible encombrement, ce qui le rend facile à
intégrer, même dans des espaces restreints ou des applications nécessitant des composants compacts. Le système est équipé de deux anneaux de verrouillage qui assurent une fixation sûre et stable lors de l’assemblage. Les raccords filetés mâle et femelle permettent une connexion simple et rapide au système, s’adaptant à différentes configurations mécaniques.
Ces caractéristiques font de ce porte-ventouses un outil idéal pour la robotique, les systèmes pick & place, l’automatisation industrielle et toutes les applications où la précision, la fiabilité et la facilité de réglage sont requises.
Codes produit: VCH18F20 VCH18F35 VCH14F25 VCH14F50 VCH38F40 VCH38F80 VCH12F36 VCH18M20 VCH18M35 VCH14M25 VCH14M50 VCH38M40 VCH38M80 VCH12M36 |
|
|
| |
Cartouchesde filtrantion pour filtres, FCL, FPL et FIL
Les cartouches illustrées et décrites ci-dessous sont produites avec des matériaux différents, identifiables grâce aux sigles suivants :
- 00FCL03 Cartouche filtrante avec étanchéité par écrasement, en papier plissé.
- 00FPL01 Cartouche filtrante avec étanchéité par écrasement, en toile en polypropylène.
- 00FIL01 Cartouche filtrante avec étanchéité par écrasement, en fil d’acier inox AISI 304.
En raison de l’élément de filtration en papier plissé, il est déconseillé de les utiliser en présence de vapeurs ou de condensations d’eau et d’huile. Les filtres peuvent être inspectés grâce au simple retrait d’une des deux brides des filtres.
Code produit: 00FCL03 00FPL03 00FIL03
|
|
|
| |
Filtres d’aspiration en ligne, FCL, FPL et FIL
Il s’agit de petits filtres en ligne, capable de retenir les impuretés et les poussières très fines, en interférant sur le débit de façon négligeable. Grâce à leurs dimensions réduites, il est possible de les installer directement sur les tuyaux du vide, à proximité des outils (ventouses, systèmes de fixation par dépression et similaires), pour une filtration fractionnée et pour un contrôle visuel majeur de tous les points d’aspiration de l’installation.
Ils sont constitués d’un corps cylindrique en plexiglas transparent, fermé par deux brides en aluminium anodisé retenues par des anneaux Seeger, où sont prévues les connexions filetées femelle ou mâle et sont logés les joints d’étanchéité ; à l’intérieur de ceux-ci est renfermée la cartouche de filtration pour augmenter sa surface de filtration.
Les filtres peuvent être contrôlés grâce à la simple extirpation d’une des deux brides.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 3000 mbar absolus
Température du fluide : de -20 à +60 °C
Codes produit: FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL1M FCL1M FIL1M FPL2M FCL2M FIL2M FPL3M FCL3M FIL3M FPL1MF FCL1MF FIL1MF FPL2MF FCL2MF FIL2MF FPL3MF FCL3MF FIL3MF |
|
|
| |
Appareils pneumatiques pour test sous-vide
Ces appareils aussi ont pour fonction de tester l’étanchéité des soudures dans les emballages flow-pack, en cellophane ou en PVC, des goûters ou d’autres produits alimentaires. Ils sont constitués de :
- Un récipient cylindrique en plexiglas transparent, à l’intérieur duquel verser l’eau et créer le vide.
- Un couvercle mobile en plexiglas transparent ayant, sur la partie inférieure, un disque percé fixé au moyen d’une entretoise, avec la fonction de tenir immergé dans l’eau du récipient l’emballage flow-pack et sur la partie supérieure, les instruments pour créer, gérer et contrôler le vide.
- Un générateur de vide multi-étagé, à éjecteurs multiples.
- Un clapet anti-retour placé sur l’aspiration du générateur, pour empêcher le retour de l’air dans le récipient lorsque le générateur est arrêté.
- Une vanne à manchon pour intercepter l’air comprimé.
- Un réducteur pour l’air comprimé d’alimentation, équipé d’un manomètre.
- Une vanne manuelle à deux voies pour rétablir la pression atmosphérique à l’intérieur du récipient.
L’emballage, immergé dans l’eau du récipient, par effet du différentiel de pression qui se forme entre l’air à pression atmosphérique contenu à l’intérieur même et le vide créé dans le récipient, a tendance à se gonfler : plus le niveau de vide atteint dans le récipient est élevé, et plus la poussée que l’air contenu dans l’emballage exerce sur les parois et, par conséquent, sur les soudures est élevée également.
La sortie d’air à travers l’emballage, due à la soudure défectueuse est mise en évidence à cause des bulles qui non seulement signale qu’il y a une fuite mais indiquent aussi exactement le point de soudure où se trouve la fuite. Le niveau de vide qu’il est possible d’atteindre dans le récipient dépend du générateur de vide installé.
Les valeurs de contrôle sont réglables et peuvent être répétées automatiquement.
Sur demande, ils peuvent également être fournis dans des versions différentes.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 1000 mbar absolus
Température du fluide : de -5 à +50 °C
Niveau de filtration : 60 μ
Codes produit: ATP02 ATP03 ATP04 ATP07 |
|
|
|
